BTN8982TA Купить - Infineon Драйвер электродвигателя

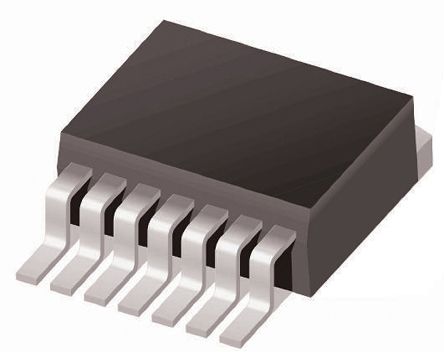

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTN8982TA

Infineon

**HaBr 55A 40V TO263-7-1 SMD **

Наличие: 2,896 шт.

Адрес доставки: Москва

Цена: ₽ 228.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC848245

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTN8982TA характеристики

Атрибут	Значение атрибута
Номенклатура	BTN8982TA
Производитель	Infineon
ЧипСити Номер продукта	CC848245
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	TO-263-7
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Стежков	7 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0.40 VDC
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Входное напряжение	18 V
Длина	10 mm
Ширина	10.3 mm
Высота	4.4 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTN8982TA описание продукта

Description:
The BTN8982TA is an integrated high current half bridge for motor drive applications. It is part of the NovalithIC™ family containing one p-channel highside MOSFET and one n-channel lowside MOSFET with an integrated driver IC in one package. Due to the p-channel highside switch the need for a charge pump is eliminated thus minimizing EMI. Interfacing to a microcontroller is made easy by the integrated driver IC which features logic level inputs, diagnosis with current sense, slew rate adjustment, dead time generation and protection against overtemperature, undervoltage, overcurrent and short circuit.
The BTN8982TA provides a cost optimized solution for protected high current PWM motor drives with very low board space consumption.
Summary of Features:
•Path resistance of max. 20.4 mΩ @ 150 °C (typ. 10.0 mΩ @ 25 °C)
◦High Side: max. 10.5 mΩ @ 150 °C (typ. 5.3 mΩ @ 25 °C)
◦Low Side: max. 9.9 mΩ @ 150 °C (typ. 4.7 mΩ @ 25 °C)
•Enhanced switching speed for reduced switching losses
•Capable for high PWM frequency combined with active freewheeling
•Low quiescent current of typ. 7 μA @ 25 °C
•Switched mode current limitation for reduced power dissipation in overcurrent
•Current limitation level of 55 A min.
•Status flag diagnosis with current sense capability
•Overtemperature shut down with latch behaviour
•Undervoltage shut down
•Driver circuit with logic level inputs
•Adjustable slew rates for optimized EMI
•Operation up to 40V
•Green Product (RoHS compliant)
•AEC Qualified

Показывать

BTN8982TA Даташит PDF

42 страницы, 6181 КБ

02/16/2012

просматривать

BTN8982TA Даташит PDF

27 страницы, 1671 КБ

03/15/2018

просматривать

BTN8982TA Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

BTN8982TA Справочное руководство пользователя

79 страницы, 2387 КБ

12/22/2016

просматривать

BTN8982TA Другие Даташит

8 страницы, 1427 КБ

просматривать

BTN8982TA Другие Даташит

5 страницы, 607 КБ

04/11/2016

просматривать

BTN8982TA Другие Даташит

3 страницы, 234 КБ

09/16/2017

просматривать

BTN8982TA Другие Даташит

2 страницы, 246 КБ

04/29/2016

просматривать

BTN8982TA Другие Даташит

1 страницы, 28 КБ

09/27/2017

просматривать

BTN8982TA Примечание по применению

35 страницы, 2097 КБ

04/06/2017

просматривать

BTN8982TA Примечание по применению

26 страницы, 1872 КБ

05/17/2013

просматривать
