ADV7171KSZ Купить - ADI Кодек

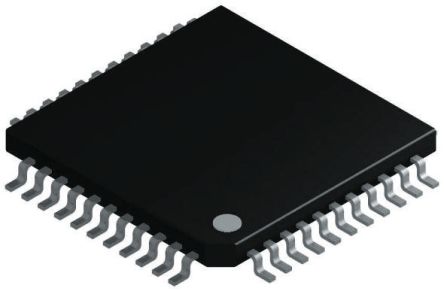

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADV7171KSZ

ADI

Video Encoder 4DAC 10Bit 44Pin MQFP

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 1,460.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC285226

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADV7171KSZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV7171KSZ
Производитель	ADI
ЧипСити Номер продукта	CC285226
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Напряжение Питания (DC)	4.75V (min)
Ток Питания	150 mA
Количество Каналов	4 Channel
Количество Стежков	44 Position
Количество Битов	10 Bit
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	4 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADV7171KSZ описание продукта

GENERAL DESCRIPTION
The ADV7170/ADV7171 are integrated digital video encoders that convert digital CCIR-601 4:2:2 8- or 16-bit component video data into a standard analog baseband television signal compatible with worldwide standards.
FEATURES
ITU-R1 BT601/656 YCrCb to PAL/NTSC video encoder
High quality 10-bit video DACs
SSAF (super sub-alias filter)
Advanced power management features
CGMS (copy generation management system)
WSS (wide screen signalling)
Simultaneous Y, U, V, C output format
NTSC M, PAL M/N2, PAL B/D/G/H/I, PAL60
Single 27 MHz clock required (×2 oversampling)
80 dB video SNR
32-bit direct digital synthesizer for color subcarrier
Multistandard video output support
Composite (CVBS)
Components S-Video (Y/C), YUV, and RGB
EuroSCART output (RGB + CVBS/LUMA)
Component YUV + CHROMA
Video input data port supports
CCIR-656 4:2:2 8-bit parallel input format
4:2:2 16-bit parallel input format
Programmable simultaneous composite and S-Video or RGB (SCART)/YUV video outputs
Programmable luma filters (low-pass [PAL/NTSC]) notch, extended ( SSAF, CIF, and QCIF)
Programmable chroma filters (low-pass [0.65 MHz, 1.0 MHz, 1.2 MHz and 2.0 MHz], CIF and QCIF)
Programmable VBI (vertical blanking interval)
Programmable subcarrier frequency and phase
Programmable LUMA delay
Individual on/off control of each DAC
CCIR and square pixel operation
Integrated subcarrier locking to external video source
Color signal control/burst signal control
Interlaced/noninterlaced operation
Complete on-chip video timing generator
Programmable multimode master/slave operation
Macrovision® AntiTaping Rev. 7.1 (ADV7170 only)3
Closed captioning support
Teletext insertion port (PAL-WST)
On-board color bar generation
On-board voltage reference
2-wire serial MPU interface (I2C®-compatible and Fast I2C)
Single supply 5 V or 3.3 V operation
Small 44-lead MQFP/TQFP packages
Industrial temperature grade = −40°C to +85°C4
APPLICATIONS
High performance DVD playback systems, portable video equipment including digital still cameras and laptop PCs, video games, PC video/multimedia and digital satellite/cable systems (set-top boxes/IRD)1

Показывать

ADV7171KSZ Даташит PDF

64 страницы, 860 КБ

03/12/2009
