ADF4351BCPZ Купить - ADI Деталь тактового сигнала

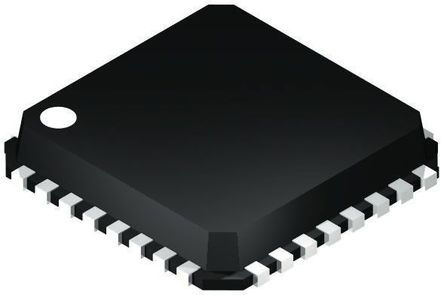

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADF4351BCPZ

ADI

Clock Generator 10MHz to 250MHz Input 4400MHz Output 32Pin LFCSP EP Tray

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 841.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC280930

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADF4351BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADF4351BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC280930
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Частота	4.4 GHz
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	8 Output
Ток Питания	27 mA
Количество Цепей	1 Circuit
Количество Стежков	32 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.75 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADF4351BCPZ описание продукта

The ADF4351BCPZ is a Wideband Synthesizer with integrated VCO that allows implementation of fractional-N or integer-N phase-locked loop (PLL) frequency synthesizers when used with an external loop filter and external reference frequency. It has an integrated voltage controlled oscillator (VCO) with a fundamental output frequency ranging from 2200 to 4400MHz. In addition, divide-by-1/-2/-4/-8/-16/-32/-64 circuits allow the user to generate RF output frequencies as low as 35MHz. For applications that require isolation, the RF output stage can be muted. The mute function is both pin and software-controllable. An auxiliary RF output is also available, which can be powered down if not in use. Control of all the on-chip registers is through a simple 3-wire interface. The device operates with a power supply ranging from 3 to 3.6V and can be powered down when not in use.
35 to 4400MHz Output frequency range
Fractional-N synthesizer and integer-N synthesizer
Low phase noise VCO
Programmable divide-by-1/-2/-4/-8/-16/-32/-64 output
0.3ps Typical rms jitter
0.4% Typical EVM at 2.1GHz
1.8V Logic compatibility
Programmable dual-modulus prescaler of 4/5 or 8/9
Programmable output power level
RF output mute function
3-wire serial interface
Analogue and digital lock detect
Switched bandwidth fast lock mode
Cycle slip reduction
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADF4351BCPZ Даташит PDF

28 страницы, 586 КБ

05/02/2012
