MAX4428ESA Купить - Maxim Integrated Драйвер FET

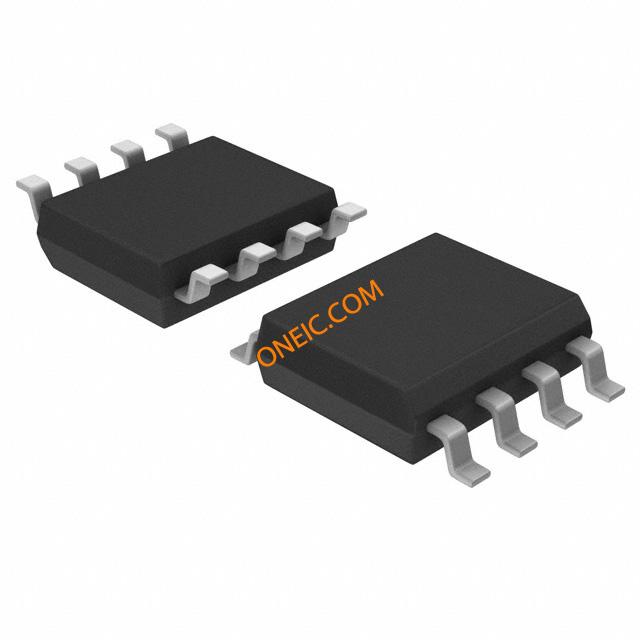

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX4428ESA

Maxim Integrated

MOSFET DRVR 1.5A 2Out Lo Side Inv/Non-Inv 8Pin SOIC N

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 141.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC142715427

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX4428ESA характеристики

Атрибут	Значение атрибута
Номенклатура	MAX4428ESA
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC142715427
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	25 mV
Выходной Ток	1.5 A
Ток Питания	4.5 mA
Рассеяние Мощности	471 mW
Время Нарастания	30 ns
Время падения	30 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	471 mW
Напряжение питания	4.5V ~ 18V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX4428ESA описание продукта

General Description
The MAX4426/4427/4428 are dual monolithic MOSFET drivers designed to translate TTL/CMOS inputs to high voltage/current outputs. The MAX4426 is a dual inverting power MOSFET driver. The MAX4427 is a dual noninvert ing power MOSFET driver, and the MAX4428 contains one inverting section and one noninverting section. Delay times are nearly independent of VDD (see Typical Operating Characteristics). High-current output drivers rapidly charge and discharge the gate capacitance of even the largest power MOSFETs to within millivolts of the supply rails. This produces the power MOSFETs" minimum on resistance. The MAX4426/4427/4428"s high speed minimizes power losses in switching power supplies and DC-DC converters.
Features
♦ Upgrade for TSC4426/4427/4428
♦ Lower On Resistance: 4Ω vs. 7Ω
♦ Shorter Delay Times: tD1 - 10ns vs. 30ns
tD2 - 25ns vs. 50ns
♦ 1.5A Peak Output Current
♦ Fast Rise and Fall Times: Typically 20ns with 1000pF Load
♦ Wide Operating Range: 4.5V to 18V
♦ Low Power Consumption: 1.8mA with Logic 1 Input
200µA with Logic 0 Input
♦ TTL/CMOS Compatible
♦ Latchup Protected-Withstand > 500mA Reverse Current
♦ ESD Protected
Applications
Switching Power Supplies
DC-DC Converters
Motor Controllers
Pin-Diode Drivers
Charge-Pump Voltage Inverters

Показывать

MAX4428ESA Даташит PDF

7 страницы, 684 КБ

03/23/2011

просматривать

MAX4428ESA Даташит PDF

7 страницы, 1307 КБ

03/23/2011

просматривать

MAX4428ESA Даташит PDF

7 страницы, 832 КБ

03/28/2012

просматривать
