SMCJ24A Купить - Littelfuse Телевизионные диоды

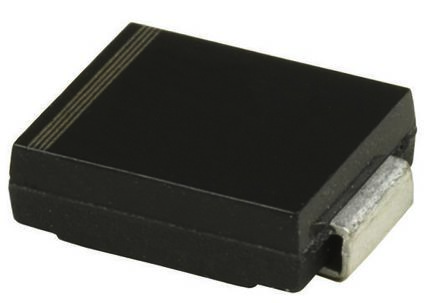

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMCJ24A

Littelfuse

DIODE TVS 24V 1500W UNI 5% SMC

Наличие: 6,085 шт.

Адрес доставки: Москва

Цена: ₽ 10.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC1450926

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMCJ24A характеристики

Атрибут	Значение атрибута
Номенклатура	SMCJ24A
Производитель	Littelfuse
ЧипСити Номер продукта	CC1450926
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB
Номинальное Напряжение (DC)	24.0 V
Номинальная Мощность	1.50 kW
Пробивное Напряжение	28.1 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	1.5 kW
Зажимное напряжение	38.9 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	29.5 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	26.7 V
Обратное напряжение пробоя	26.7 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	7.11 mm
Ширина	6.22 mm
Высота	2.417 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMCJ24A описание продукта

The SMCJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
1500W Peak pulse power capability at 10/1000µs waveform
Built-in strain relief
Glass passivated junction
Low inductance
Excellent clamping capability
0.05% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 10V Current IR
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range

Показывать

SMCJ24A Даташит PDF

6 страницы, 962 КБ

11/19/2015
