TLE6209R Купить - Infineon Драйвер электродвигателя

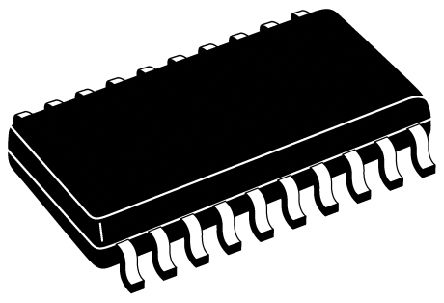

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE6209R

Infineon

INFINEON TLE6209R Motor Driver, Dual, Half Bridge, 8V to 40V supply, 6A/2Outputs, SOIC-20

Наличие: 2,079 шт.

Адрес доставки: Москва

Цена: ₽ 343.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC6719240

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE6209R характеристики

Атрибут	Значение атрибута
Номенклатура	TLE6209R
Производитель	Infineon
ЧипСити Номер продукта	CC6719240
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	6 A
Количество Стежков	20 Position
Частота Переключения	2 MHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
Длина	15.9 mm
Ширина	11 mm
Высота	3.5 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE6209R описание продукта

The TLE6209R is an integrated Power H-Bridge with D-MOS output stages for driving bidirectional loads such as DC-motors. The design is based on Smart Power Technology® (SPT) which allows bi-polar, CMOS and power D-MOS devices on the same monolithic circuit. Operation modes forward (cw), reverse (ccw) and brake are invoked by two control pins PWM and DIR. Protection and a reliable diagnosis of over-current, open load, short-circuit to ground, to the supply voltage or across the load are integrated. Detailed diagnostic information is given via the 8-bit SPI status word. An integrated chopper current limitation limits the current to reduce power dissipation during mechanical block of a DC motor. Several device parameters can be set by the SPI control word. A 3-level temperature monitoring with pre-warning, warning and shutdown is included for controlled operation under critical power loss conditions.
Outputs fully short-circuit protected
Over and under-voltage-lockout
Open load detection
Detailed load failure diagnosis by SPI
Minimized power dissipation due to active free-wheeling
Low EMI due to voltage slope regulation

Показывать

TLE6209R Даташит PDF

42 страницы, 6181 КБ

02/16/2012

просматривать

TLE6209R Даташит PDF

1 страницы, 736 КБ

05/08/2006

просматривать

TLE6209R Примечание по применению

30 страницы, 700 КБ

08/16/1995

просматривать
