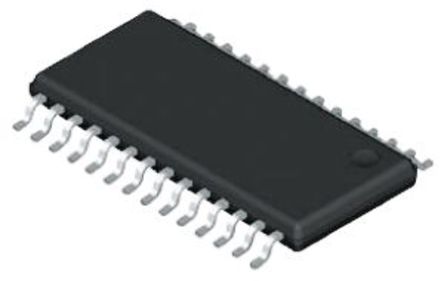

AD9203ARUZ

ADI

ANALOG DEVICES AD9203ARUZ Analog to Digital Converter, 10Bit, 40MSPS, Single, 2.7V, 3.6V, TSSOP

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 489.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC471071

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9203ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9203ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC471071
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Напряжение Питания (DC)	2.70V (min)
Ток Питания	20.1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	10 Bit
Рассеяние Мощности	108 mW
Частота Выборки	40 Msps
Разрешение (биты)	10.0 Bit
Входная Ёмкость	1.40 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	108 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD9203ARUZ описание продукта

The AD9203ARUZ is a 10-bit monolithic low power single supply Analog-to-digital Converter (ADC) with an on-chip voltage reference. The converter uses multistage differential pipeline architecture and guarantees no missing codes over the full operating temperature range. Its input range may be adjusted between 1/2V p-p. It has an on board programmable reference. An external reference can also be chosen to suit the DC accuracy and temperature drift requirements of an application. An external resistor can be used to reduce power consumption when operating at lower sampling rates. This yields power savings for users who do not require the maximum sample rate. This feature is especially useful at sample rates far below 40MSPS. Excellent performance is still achieved at reduced power. A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary or twos complementary output format by using the DFS pin.
-0.25LSB Differential nonlinearity
Out-of-range indicator
Adjustable on-chip voltage reference
Adjustable power consumption
Internal clamp circuit

Показывать

AD9203ARUZ Даташит PDF

28 страницы, 1207 КБ

08/09/2004
