AD8137YRZ Купить - ADI Операционный усилитель

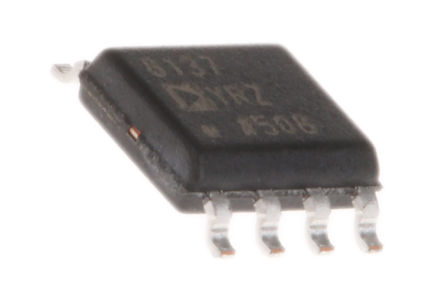

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8137YRZ

ADI

ANALOG DEVICES AD8137YRZ Differential Amplifier, ADC Driver, 1 Amplifiers, 2.6mV, 1.008dB, 110MHz, -40℃, 125℃

Наличие: 277 шт.

Адрес доставки: Москва

Цена: ₽ 123.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC246847

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8137YRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8137YRZ
Производитель	ADI
ЧипСити Номер продукта	CC246847
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	20mA @5V
Ток Питания	3.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	12 Bit
Коэффициент Ослабления Синфазного Сигнала	62 dB
Ширина Ленты	110 MHz
Скорость Нарастания	450 V/μs
Усиление	1.00 dB
Входное Напряжение Смещения	2.6 mV
Входной Ток Смещения	500 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	110 MHz
Минимальный диапазон CMRR	62 dB
Напряжение питания	2.7V ~ 6V
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8137YRZ описание продукта

The AD8137YRZ is a Low Power Differential ADC Driver with a rail-to-rail output that is ideal for driving ADCs in systems that are sensitive to power. It is easy to apply and its internal common-mode feedback architecture allows its output common-mode voltage to be controlled by the voltage applied to one pin. The internal feedback loop also provides inherently balanced outputs as well as suppression of even-order harmonic distortion products. Fully differential and single-ended-to-differential gain configurations are easily realized by the AD8137. External feedback networks consisting of four resistors determine the closed-loop gain of the amplifier. The power-down feature is beneficial in critical low power applications. This ADC driver is manufactured on proprietary second-generation XFCB process, enabling it to achieve high levels of performance with very low power consumption.
High speed
Extremely low power with power-down feature
2.6mA Quiescent supply current at 5V
450µA in power-down mode at 5V
12-bit SFDR performance at 500kHz
100ns to 0.02% fast settling time
±2.6mV Maximum low input offset voltage
0.45µA Maximum low input offset current
Differential-to-differential or single-ended-to-differential operation
Adjustable output common-mode voltage
Externally adjustable gain
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8137YRZ Даташит PDF

32 страницы, 572 КБ

07/03/2012
