AD8132ARZ Купить - ADI Операционный усилитель

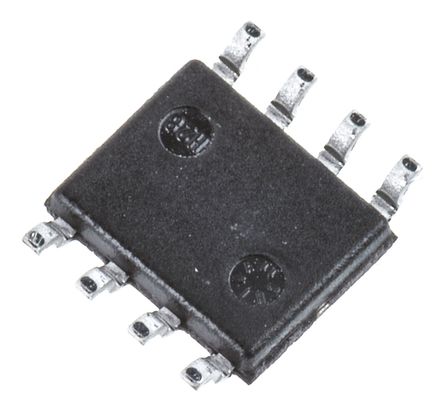

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8132ARZ

ADI

ANALOG DEVICES AD8132ARZ Differential Amplifier, High Speed, 1 Amplifiers, 7mV, 1.015dB, 350MHz, -40℃, 125℃

Наличие: 1,288 шт.

Адрес доставки: Москва

Цена: ₽ 538.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC191611

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8132ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8132ARZ
Производитель	ADI
ЧипСити Номер продукта	CC191611
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Рабочее Напряжение	2.7V ~ 5.5V
Выходной Ток	50mA @5V
Ток Питания	12 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	250 mW
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	350 MHz
Скорость Нарастания	1.20 kV/μs
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	3 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	360 MHz
Рассеиваемая Мощность (Макс)	250 mW
Минимальный диапазон CMRR	60dB ~ 75dB
Напряжение питания (Макс)	10V ~ 15V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8132ARZ описание продукта

The AD8132ARZ is a High Speed Differential Amplifier with resistor set gain. It is a major advancement over op amps for driving differential input ADCs or for driving signals over long lines. The AD8132 has a unique internal feedback feature that provides output gain and phase matching balanced to -68dB at 10MHz, suppressing harmonics and reducing radiated EMI. This amplifier eliminates the need for a transformer with high performance ADCs, preserving the low frequency and DC information. The common-mode level of the differential output is adjustable by applying a voltage on the VOCM pin, easily level shifting the input signals for driving single supply ADCs. Fast overload recovery preserves sampling accuracy. This is also used as a differential driver for the transmission of high speed signals over low cost twisted pair or coaxial cables. The feedback network can be adjusted to boost the high frequency components of the signal.
High speed
Resistor set gain
Internal common-mode feedback
-68dB at 10MHz Improved gain and phase balance
Separate input to set the common-mode output voltage
-99dBc SFDR at 5MHz, 800R load low distortion
10.7mA at 5V Low power
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8132ARZ Даташит PDF

32 страницы, 480 КБ

09/15/2009
