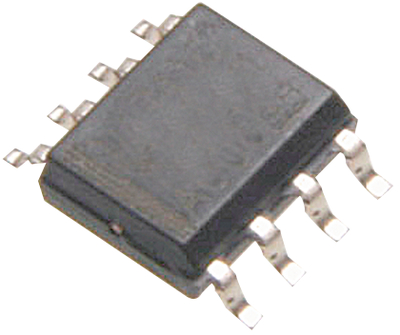

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8021ARZ

ADI

Operational Amplifier, Single, 1 Amplifier, 200MHz, 120V/µs, ± 2.25V to ± 12V, SOIC, 8Pins

Наличие: 3,471 шт.

Адрес доставки: Москва

Цена: ₽ 478.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC331250

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8021ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8021ARZ
Производитель	ADI
ЧипСити Номер продукта	CC331250
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	7.8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	84 dB
Входная Ёмкость	1.00 pF
Ширина Ленты	200 MHz
Скорость Нарастания	120 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	305 MHz
Входной Импеданс	10.0 MΩ
Входное Напряжение Смещения	400 µV
Входной Ток Смещения	7.5 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	560 MHz
Gain Bandwidth	305 MHz
Минимальный диапазон CMRR	84 dB
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD8021ARZ описание продукта

The AD8021ARZ is a Low Noise High Speed Voltage Feedback Amplifier that can be used in 16-bit resolution systems. It is designed to have both low voltage and low current noise (2.1nV/√Hz typical and 2.1pA/√Hz typical) while operating at the lowest quiescent supply current (7mA at ±5V) among today"s high speed, low noise op amps. An output disable pin allows further reduction of the quiescent supply current to 1.3mA. The AD8021 allows the user to choose the gain bandwidth product that best suits the application. It is also capable of driving a 75R line with ±3V video signals. The AD8021 is both technically superior and priced considerably less than comparable amps drawing much higher quiescent current. It is a high speed general-purpose amplifier, ideal for a wide variety of gain configurations and can be used throughout a signal processing chain and in control loops.
Low noise
Constant bandwidth from G = -1 to G = -10
High speed
34mW or 6.7mA Typical low power for 5V supply
Low distortion
1mV Maximum input offset voltage
0.5µV/°C Input offset voltage drift
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8021ARZ Даташит PDF

28 страницы, 426 КБ

05/23/2006
