AD7280AWBSTZ Купить - ADI Чип управления батареи

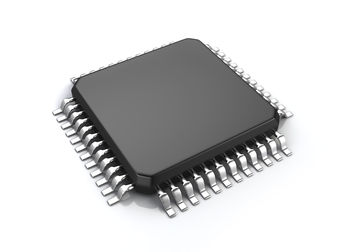

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7280AWBSTZ

ADI

ANALOG DEVICES AD7280AWBSTZ Battery Li-Ion Monitor IC, Serial Interface, 6 Auxiliary ADC Inputs, 8V to 30V supply, LQFP-48

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 1,001.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC510661

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7280AWBSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7280AWBSTZ
Производитель	ADI
ЧипСити Номер продукта	CC510661
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Напряжение Питания (DC)	8.00V (min)
Выходное Напряжение	5.2 V
Выходной Ток	5 mA
Количество Стежков	48 Position
Рассеяние Мощности	220 mW
Выходное напряжение (Макс)	30 V
Выходное напряжение (мин)	8 V
Выходной ток (Макс)	5 mA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	220 mW
Напряжение питания	8V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	8 V
Длина	7.2 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7280AWBSTZ описание продукта

Product Details
The AD7280A contains all the functions required for general-purpose monitoring of stacked lithium ion batteries as used in hybrid electric vehicles, battery backup applications, and power tools. The part has multiplexed cell voltage and auxiliary ADC measurement channels for up to six cells of battery management. An internal ±3 ppm reference is provided that allows a cell voltage accuracy of ±1.6 mV. The ADC resolution is 12 bits and allows conversion of up to 48 cells within 7 μs.
The AD7280A operates from just one VDD supply that has a range of 8 V to 30 V (with an absolute maximum rating of 33 V). The part provides six differential analog input channels to accommodate large common-mode signals across the full VDD range. Each channel allows an input signal range, VIN(+) − VIN(−), of 1 V to 5 V. The input pins assume a series stack of six cells. In addition, the part includes six auxiliary ADC input channels that can be used for temperature measurement or system diagnostics.
The AD7280A includes on-chip registers that allow a sequence of channel measurements to be programmed to suit the applications requirements.
The AD7280A also includes a dynamic alert function that can detect if the cell voltages or auxiliary ADC inputs exceed an upper or lower limit defined by the user. The AD7280A has cell balancing interface outputs designed to control external FET transistors to allow discharging of individual cells.
The AD7280A includes a built in self-test feature that internally applies a known voltage to the ADC inputs.
There is a daisy-chain interface that allows up to eight parts to be stacked without the need for individual device isolation.
The AD7280A requires only one supply pin that takes 6.5 mA under normal operation, while converting at 1 MSPS.
All this functionality is provided in a 48-lead LQFP package operating over a temperature range of −40°C to +105°C.
**Applications**
Lithium ion battery monitoring
Electric and hybrid electric vehicles
Power supply back up
Power tools
### Features and Benefits
12-bit ADC, 1 μs per channel conversion time
6 analog input channels,
CM range 0.5 V to 27.5 V
6 auxiliary ADC Inputs
±1.6 mV cell voltage accuracy
On-chip voltage regulator
Cell balancing interface
Daisy-chain interface
Internal reference: ±3 ppm/°C
1.8 μA power-down current
High input impedance
Serial interface with alert function
See data sheet for additional features
