XTR117AIDGKT Купить - TI Чип интерфейса

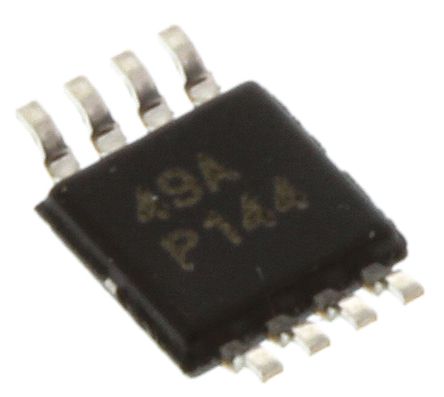

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

XTR117AIDGKT

Signal Conditioner, 380kHz, 7.5V, 40V, MSOP, 8Pins, -40℃

Наличие: 269 шт.

Адрес доставки: Москва

Цена: ₽ 195.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1908108

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

XTR117AIDGKT характеристики

Атрибут	Значение атрибута
Номенклатура	XTR117AIDGKT
Производитель	TI
ЧипСити Номер продукта	CC1908108
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	7.50V (min)
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Ток Покоя	130 µA
Ширина Ленты	380 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.97 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

XTR117AIDGKT описание продукта

The XTR117AIDGKT is a Current Loop Transmitter designed to transmit analogue 4 to 20mA signals over an industry standard current loop. It provides accurate current scaling and output current limit functions. The on-chip voltage regulator (5V) can be used to power external circuitry. A current return pin (IRET) senses any current used in external circuitry to assure an accurate control of the output current. The XTR117 is a fundamental building block of smart sensors using 4 to 20mA current transmission. It is specified for operation over the extended industrial temperature range, -40 to +120°C. The external transistor, Q1, conducts the majority of the full-scale output current. Power dissipation in this transistor can approach 0.8W with high loop voltage (40V) and 20mA output current.
Low quiescent current (130µA)
5V Regulator for external circuits
Low span error (0.05%)
Low nonlinearity error (0.003%)
Green product and no Sb/Br
This IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
