TPS56221DQPR Купить - TI Преобразователь DC/DC

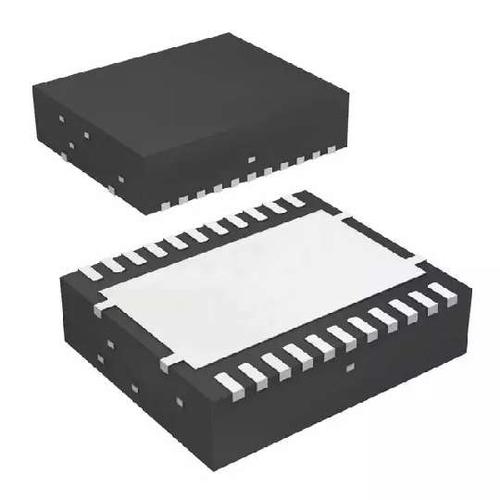

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS56221DQPR

Conv DC-DC 4.5V to 14V Step Down Single-Out 0.6V to 12V 25A 22Pin SON EP T/R

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 3,536.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2257344

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS56221DQPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS56221DQPR
Производитель	TI
ЧипСити Номер продукта	CC2257344
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	22 Pin
Корпус/Пакет	LSON-CLIP
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 12V
Выходной Ток	25 A
Ток Покоя	2.50 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1000 kHz
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	13.02 V
Выходное напряжение (мин)	0.6 V
Выходной ток (Макс)	25 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	14 V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

TPS56221DQPR описание продукта

Adjust the voltage level of your devices with this step down TPS56221DQPR DC to DC converter from Texas Instruments. This converter"s single output can produce a current up to 25 A. Using the part will provide the power your application needs by requiring a voltage only of 4.5 V and not exceeding a voltage of 14 V. With an adjustable output that has a voltage of 0.6 to 12 V, this is power management at its best. By operating at a load regulation of 0.5% and line regulation of 0.5% you can provide a constant voltage at your output. This converter is 90(typ) % efficient. Its switching regulator has a frequency of 1000 kHz. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This converter has an operating temperature range of -40 °C to 125 °C.
