TPD1E05U06DPYR Купить - TI Диод

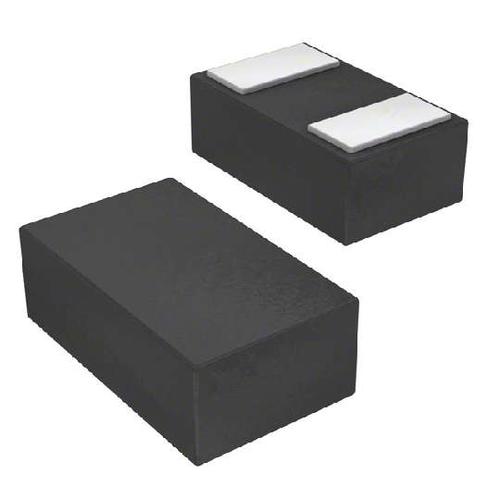

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD1E05U06DPYR

1Channel Ultra-Low-Capacitance IEC ESD Protection Diode 2-X1SON -40℃ to 125℃

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 30.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3938596

Категория продукта:

Диод

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD1E05U06DPYR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD1E05U06DPYR
Производитель	TI
ЧипСити Номер продукта	CC3938596
Категория продукта	Диод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	XDFN-2
Рабочее Напряжение	5.5 V
Ёмкость	400 fF
Пробивное Напряжение	6 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	2 Position
Зажимное напряжение	14 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	8.5 V
Пиковая импульсная мощность	40 W
Минимальное напряжение пробоя	6 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Высота	0.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPD1E05U06DPYR описание продукта

The TPDxE05U06 is a family of unidirectional Transient Voltage Suppressor (TVS) based Electrostatic Discharge (ESD) protection diodes with ultra-low capacitance. Each device can dissipate ESD strikes above the maximum level specified by the IEC 61000-4-2 international standard. The TPDxE05U06s ultra-low loading capacitance makes it ideal for protecting any high-speed signal pins.
Typical applications for TPDxE05U06 includes high speed signal lines in HDMI 1.4_b_, HDMI 2.0, USB 3.0, MHL, LVDS, DisplayPort, PCI-Express®, eSata, and V-by-One® HS.

Показывать

TPD1E05U06DPYR Даташит PDF

29 страницы, 1555 КБ

05/10/2016

просматривать

TPD1E05U06DPYR Даташит PDF

28 страницы, 1548 КБ

10/11/2015

просматривать

TPD1E05U06DPYR Даташит PDF

29 страницы, 1555 КБ

03/24/2016

просматривать

TPD1E05U06DPYR Даташит PDF

30 страницы, 1567 КБ

01/14/2017

просматривать

TPD1E05U06DPYR Даташит PDF

29 страницы, 1555 КБ

06/08/2016

просматривать

TPD1E05U06DPYR Другие Даташит

185 страницы, 1476 КБ

01/10/2007

просматривать

TPD1E05U06DPYR Другие Даташит

18 страницы, 1193 КБ

просматривать

TPD1E05U06DPYR Другие Даташит

9 страницы, 201 КБ

06/09/2016

просматривать

TPD1E05U06DPYR Файл уведомления

7 страницы, 264 КБ

09/06/2017

просматривать

TPD1E05U06DPYR Файл уведомления

5 страницы, 225 КБ

10/16/2014

просматривать
