TLV70233DSER Купить - TI Чип стабилизации напряжения

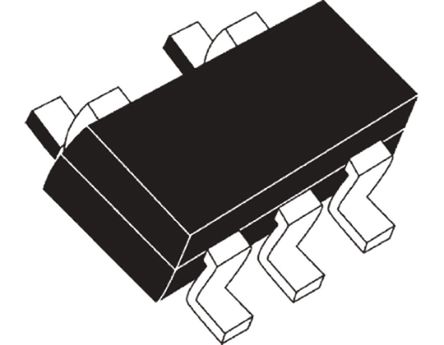

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV70233DSER

TEXAS INSTRUMENTS TLV70233DSER Fixed LDO Voltage Regulator, 2V to 5.5V, 260mV Dropout, 3.3Vout, 300mAout, WSON-6

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 406.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17015593

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLV70233DSER характеристики

Атрибут	Значение атрибута
Номенклатура	TLV70233DSER
Производитель	TI
ЧипСити Номер продукта	CC17015593
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WFDFN-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	300 mA
Количество Стежков	6 Position
Рассеяние Мощности	555 W
Ток Покоя	30.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	260 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.5 %
Входное напряжение	≤5.5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TLV70233DSER описание продукта

The TLV70233DSER is a single channel low dropout (LDO) linear regulator with fixed output in 6 pin WSON package. This regulator is a low quiescent current device with excellent line and load transient performance. It is designed for power sensitive applications. A precision band-gap and error amplifier provides overall 2% accuracy. The low output noise, very high power supply rejection ratio (PSRR) and low dropout voltage of this regulator make this device as an ideal device for wide selection of battery operated handheld equipment. The TLV70233 has thermal shutdown, overcurrent protection and current limit for safety. It is stable with an effective output capacitance of only 0.1µF. This feature enables the use of cost effective capacitors that have higher bias voltages and temperature de-rating. The device regulate to specified accuracy with no output load.
Fixed output voltage of 3.3V
Very low dropout voltage of 260mV at 300mA output current
Input voltage range from 2V to 5.5V
Output current of 300mA
Low quiescent current of 35µA
High PSRR of 68dB at 1KHz
Operating temperature range from -40°C to 125°C
This device has limited built-in ESD protection. The leads should be shorted or device should be placed in conductive foam during storage or handling to prevent electrostatic damage to MOS gates.
