ULN2003V12DR Купить - TI Двухполюсный плоскостной транзистор

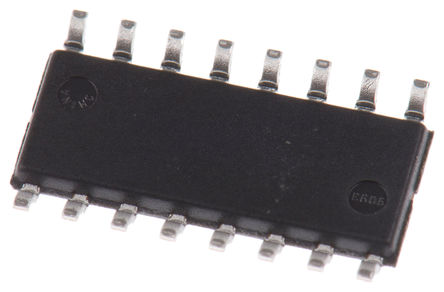

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULN2003V12DR

Low Power 7Channel Relay Driver 16-SOIC -40℃ to 125℃

Наличие: 13,340 шт.

Адрес доставки: Москва

Цена: ₽ 61.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5374563

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003V12DR характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003V12DR
Производитель	TI
ЧипСити Номер продукта	CC5374563
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	1.80V (min)
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	16 V
Выходной Ток	140 mA
Рассеяние Мощности	0.86 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Максимальное входное напряжение	5.5 V
Выходной ток (Макс)	140 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	860 mW
Входное напряжение	5.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2003V12DR описание продукта

The ULN2003V12DR is a Low-power 7-channel Relay Driver features 7 low output impedance drivers that minimize on-chip power dissipation. When driving a typical 12V relay coil a ULN2003V12 will dissipate up to 12 times lower power than an equivalent ULN2003A. The ULN2003V12 supports 3.3 to 5V CMOS logic input interface thus making it compatible to a wide range of micro-controllers and other logic interfaces. It features an improved input interface that minimizes the input DC current drawn from the external drivers. The ULN2003V12 features an input RC snubber that greatly improves its performance in noisy operating conditions. The ULN2003V12 channel inputs feature an internal input pull-down resistor thus allowing input logic to be tri-stated. This relay driver provides flexibility of increasing current sink capability through combining several adjacent channels in parallel.
7-channel High current sink driver
Supports up to 20V output pull-up voltage
Supports wide range of low and high voltage relays and inductive coils
Low output VOL of 0.6V (typical)
Compatible to 3.3 and 5.0V micro-controllers and logic interface
Internal free-wheeling diodes for inductive kick-back protection
Input pull-down resistors allows tri-stating the input driver
Input RC-snubber to eliminate spurious operation in noisy environment
Low input and output leakage currents
Easy to use parallel interface
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.

Показывать

ULN2003V12DR Даташит PDF

19 страницы, 1382 КБ

09/04/2015

просматривать

ULN2003V12DR Даташит PDF

18 страницы, 1166 КБ

06/14/2012

просматривать

ULN2003V12DR Даташит PDF

2 страницы, 243 КБ

02/16/2017

просматривать

ULN2003V12DR Даташит PDF

18 страницы, 1170 КБ

просматривать

ULN2003V12DR Даташит PDF

20 страницы, 1417 КБ

09/29/2016

просматривать

ULN2003V12DR Даташит PDF

19 страницы, 1384 КБ

04/30/2014

просматривать

ULN2003V12DR Даташит PDF

19 страницы, 1168 КБ

08/11/2013

просматривать

ULN2003V12DR Даташит PDF

14 страницы, 776 КБ

03/14/2013

просматривать

ULN2003V12DR Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать

ULN2003V12DR Другие Даташит

23 страницы, 921 КБ

просматривать
