TLC272CDR Купить - TI Операционный усилитель

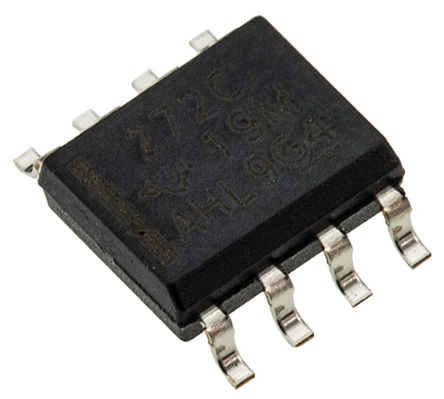

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC272CDR

TEXAS INSTRUMENTS TLC272CDR Operational Amplifier, Dual, 2 Amplifier, 1.7MHz, 3.6V/µs, 3V to 16V, SOIC, 8Pins

Наличие: 1,534 шт.

Адрес доставки: Москва

Цена: ₽ 15.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3206726

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC272CDR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC272CDR
Производитель	TI
ЧипСити Номер продукта	CC3206726
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	3V ~ 16V
Выходной Ток	≤30 mA
Ток Питания	1.9 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.725 W
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	1.80 µV/K
Ширина Ленты	1.7 MHz
Скорость Нарастания	3.60 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.7 MHz
Входное Напряжение Смещения	1.1 mV
Входной Ток Смещения	0.7 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2.2 MHz
Рассеиваемая Мощность (Макс)	725 mW
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	3 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLC272CDR описание продукта

The TLC272CDR is a dual precision Operational Amplifier combines a wide range of input offset voltage grades with low offset voltage drift, high input impedance, low noise and speeds approaching those of general-purpose BiFET device. This device uses Texas Instruments silicon-gate LinCMOS™ technology, which provides offset voltage stability far exceeding the stability available with conventional metal-gate processes. The extremely high input impedance, low bias currents and high slew rates make this device ideal for applications previously reserved for BiFET and NFET products. These advantages, in combination with good common-mode rejection and supply voltage rejection, make this device a good choice for new state-of-the-art designs as well as for upgrading existing designs. In general, many features associated with bipolar technology are available on LinCMOS™ operational amplifiers without the power penalties of bipolar technology.
Input offset voltage drift- Typically 0.1µV/month, including the first 30 days
Common-mode input voltage range extends below the negative rail
Output voltage range includes negative rail
ESD-protection circuitry
Designed-in latch-up immunity
25nV/√Hz at f=1kHz Typically low noise
10¹² Typical high input impedance
1.8µV/°C Typical offset drift
75dB Typical CMRR
80dB CMRR
Green product and no Sb/Br
