TC4451VAT Купить - Microchip Драйвер FET

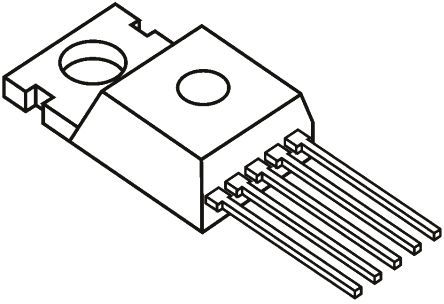

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4451VAT

Microchip

TC4451 Series 18V 13A Flange Mount High-Speed MOSFET Driver - TO-220-5

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 163.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC41404800

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4451VAT характеристики

Атрибут	Значение атрибута
Номенклатура	TC4451VAT
Производитель	Microchip
ЧипСити Номер продукта	CC41404800
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	30ns, 32ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	13 A
Количество Каналов	1 Channel
Время Нарастания	30 ns
Время падения	32 ns
Время падения (Макс)	40 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Длина	16.51 mm
Ширина	10.67 mm
Высота	4.83 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4451VAT описание продукта

**General Description**
The TC4451/TC4452 are single-output MOSFET drivers. These devices are high-current buffer/drivers capable of driving large MOSFETs and Insulated Gate Bipolar Transistors (IGBTs). The TC4451/TC4452 have matched output rise and fall times, as well as matched leading and falling-edge propagation delay times. The TC4451/TC4452 devices also have very low cross conduction current, reducing the overall power dissipation of the device.
**Features**
High Peak Output Current: 13A (typ.)
Low Shoot-Through/Cross-Conduction Current in Output Stage
Wide Input Supply Voltage Operating Range: \- 4.5V to 18V
High Continuous Output Current: 2.6A (max.)
Matched Fast Rise and Fall Times:
\- 21 ns with 10,000 pF Load
\- 42 ns with 22,000 pF Load
Matched Short Propagation Delays: 44 ns (typ.)
Low Supply Current:
\- With Logic ë1í Input ñ 140 μA (typ.)
\- With Logic ë0í Input ñ 40 μA (typ.)
Low Output Impedance: 0.9Ω (typ.)
Latch-Up Protected: Will Withstand 1.5A Output Reverse Current
Input Will Withstand Negative Inputs Up To 5V
Pin-Compatible with the TC4420/TC4429, TC4421/TC4422 and TC4421A/TC4422A MOSFET Drivers
Space-Saving, Thermally-Enhanced, 8-Pin DFN Package
**Applications**
Line Drivers for Extra Heavily-Loaded Lines
Pulse Generators
Driving the Largest MOSFETs and IGBTs
Local Power ON/OFF Switch
Motor and Solenoid Driver
LF Initiator
