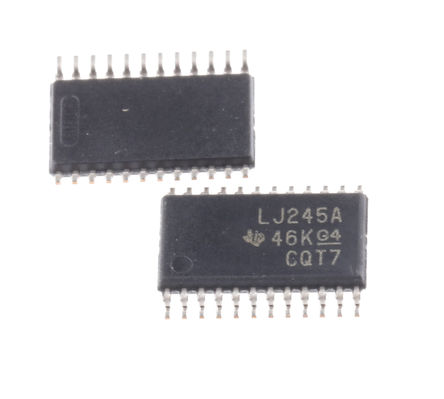

SN74LVC4245APW

Octal Bus Transceiver And 3.3V To 5V Shifter With 3-State Outputs 24-TSSOP -40℃ to 85℃

Наличие: 1,546 шт.

Адрес доставки: Москва

Цена: ₽ 111.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC701311

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC4245APW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC4245APW
Производитель	TI
ЧипСити Номер продукта	CC701311
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	8 Output
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Время Задержки Распространения	3.70 ns
Узлы Напряжения	1.52 V, 2.70 V
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC4245APW описание продукта

The SN74LVC4245APW is a non-inverting Octal Bus Transceiver and 3.3 to 5V Shifter with 3-state outputs. The SN74LVC4245A device is designed for asynchronous communication between data buses. The device transmits data from the A bus to the B-bus or from the B-bus to the A-bus, depending on the logic level at the direction-control (DIR) input. The output-enable input can be used to disable the device so the buses are effectively isolated. The control circuitry is powered by VCCA. The SN74LVC4245A device terminal out allows the designer to switch to a normal all 3.3 or all 5V 20-terminal SN74LVC4245 device without board re-layout. The designer uses the data paths for pins 2-11 and 14-23 of the SN74LVC4245A device to align with the conventional 245 terminal out.
Bidirectional voltage translator
Control inputs VIH/VIL levels are referenced to VCCA voltage
Latch-up performance exceeds 250mA per JESD 17
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
