SN74LVC3G17DCTR Купить - TI Логический контроллер

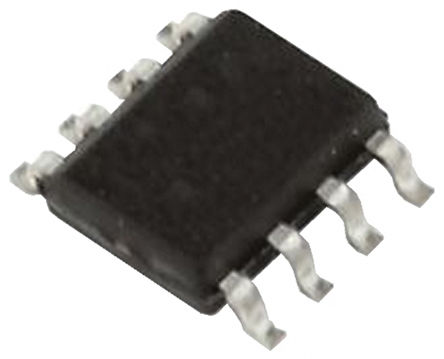

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC3G17DCTR

Schmitt Trigger Buffer 3CH Non-Inverting CMOS 8Pin SSOP T/R

Наличие: 2,350 шт.

Адрес доставки: Москва

Цена: ₽ 13.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1418750

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC3G17DCTR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC3G17DCTR
Производитель	TI
ЧипСити Номер продукта	CC1418750
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SSOP-8
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Выходных Интерфейсов	3 Output
Количество Каналов	3 Channel
Количество Стежков	8 Position
Количество Битов	3 Bit
Время Задержки Распространения	4.10 ns
Количество Вентилей	3 Gate
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.95 mm
Ширина	2.8 mm
Высота	1.29 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

SN74LVC3G17DCTR описание продукта

The SN74LVC3G17DCTR is a Triple Schmitt-trigger Buffer, designed for 1.65 to 5.5V VCC operation. The SN74LVC3G17DCTR contains three buffers and performs the Boolean function Y = A. The device functions as three independent buffers but, because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. ESD protection exceeds JESD 22, 2000V human-body model (A114-A), 200V machine model (A115-A) and 1000V charged-device model (C101).
Supports 5V VCC operation
Inputs accept voltages to 5.5V
Maximum TPD of 5.4ns at 3.3V
Low power consumption, 10µA maximum ICC
±24mA Output drive at 3.3V
<0.8V at VCC = 3.3V, TA = 25°C Typical VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
Ioff supports live insertion, partial power-down mode operation and back-drive protection
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.

Показывать

SN74LVC3G17DCTR Даташит PDF

23 страницы, 989 КБ

02/02/2016
