SN74LVC1G34DCKT Купить - TI Логический контроллер

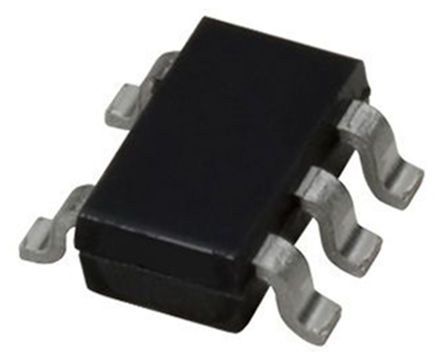

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G34DCKT

Buffer 1CH Non-Inverting CMOS 5Pin SC-70 T/R

Наличие: 743 шт.

Адрес доставки: Москва

Цена: ₽ 51.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7124140

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G34DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G34DCKT
Производитель	TI
ЧипСити Номер продукта	CC7124140
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	2.90 ns
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G34DCKT описание продукта

The SN74LVC1G34DCKT is a single Buffer Gate designed for 1.65 to 5.5V VCC operation. This device performs the Boolean function Y = A in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC Operating range. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Allows down voltage translation
Provides down translation to VCC
IOFF Supports live insertion, partial-power-down mode and back drive protection
Latch-up performance exceeds 100mA per JESD 78, class II
3.5ns at 3.3V Propagation delay (tpd)
1µA ICC Low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br

Показывать

SN74LVC1G34DCKT Даташит PDF

37 страницы, 1736 КБ

02/23/2016
