ICE2A265 Купить - Infineon Преобразователь AC-DC

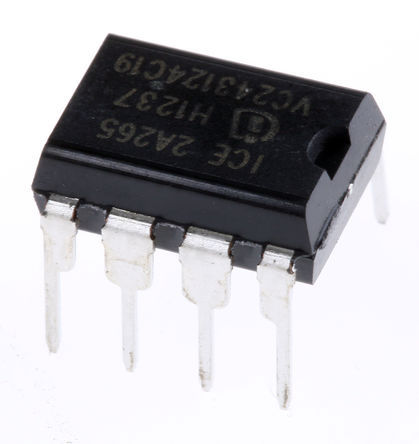

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICE2A265

Infineon

Switching Regulator, Current-mode, 2A, 107kHz Switching Freq-Max, PDIP8, GREEN, PLASTIC, DIP-8

Наличие: 62 шт.

Адрес доставки: Москва

Цена: ₽ 189.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC9296238

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICE2A265 характеристики

Атрибут	Значение атрибута
Номенклатура	ICE2A265
Производитель	Infineon
ЧипСити Номер продукта	CC9296238
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8-6
Частота	100 kHz
Напряжение Питания (DC)	8.50V (min)
Рабочее Напряжение	8.5V ~ 21V
Номинальная Мощность	52 W
Входное Напряжение (DC)	21.0 V
Выходное Напряжение	650 V
Выходной Ток	2 A
Пробивное Напряжение	650 V
Ток Питания	6.1 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Время Нарастания	30 ns
Выходная Мощность	52 W
Частота Переключения	100 kHz
Рабочий цикл	72 %
Максимальный рабочий цикл	77 %
Время падения	30 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	21 V
Напряжение питания (мин)	8.5 V
Входное напряжение	21 V
Длина	9.52 mm
Ширина	6.35 mm
Высота	0.38 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICE2A265 описание продукта

Description
The second generation CoolSET™-F2 provides several special enhancements to satisfy the needs for low power standby and protection features. In standby mode frequency reduction is used to lower the power consumption and support a stable output voltage in this mode. The frequency reduction is limited to 20kHz/21.5 kHz to avoid audible noise. In case of failure modes like open loop, overvoltage or overload due to short circuit the device switches in Auto Restart Mode which is controlled by the internal protection unit. By means of the internal precise peak current limitation, the dimension of the transformer and the secondary diode can be sized lower which leads to more cost effective for the overall system.
Product Highlights
• Best in class in DIP8, DIP7, TO220 and DSO16/12 packages
• No heat-sink required for DIP8, DIP7 and DSO16/12
• Increased creepage distance for TO220, DIP7 and DSO16/12
• Isolated drain for TO220 packages
• Lowest standby power dissipation
• Enhanced protection functions with Auto Restart Mode
• Pb-free lead plating for all packages; RoHS compliant
Features
• 650V/800V avalanche rugged CoolMOS™
• Only few external components required
• Input Vcc Undervoltage Lockout
• 67kHz/100kHz switching frequency
• Max duty cycle 72%
• Low Power Standby Mode to meet European Commission Requirements
• Thermal Shut Down with Auto Restart
• Overload and Open Loop Protection
• Overvoltage Protection during Auto Restart
• Adjustable Peak Current Limitation via external resistor
• Overall tolerance of Current Limiting < ±5%
• Internal Leading Edge Blanking
• User defined Soft Start
• Soft driving for low EMI

Показывать

ICE2A265 Даташит PDF

34 страницы, 1386 КБ

09/23/2004

37 страницы, 3542 КБ

36 страницы, 1986 КБ

03/28/2012

просматривать

ICE2A265 Даташит PDF

38 страницы, 3559 КБ

02/08/2014

просматривать

ICE2A265 Другие Даташит

44 страницы, 430 КБ

02/25/2003

просматривать

ICE2A265 Другие Даташит

7 страницы, 522 КБ

просматривать

ICE2A265 Примечание по применению

38 страницы, 960 КБ

12/07/2017

просматривать

ICE2A265 Примечание по применению

37 страницы, 944 КБ

03/25/2014

просматривать

ICE2A265 Примечание по применению

37 страницы, 947 КБ

03/25/2014

просматривать
