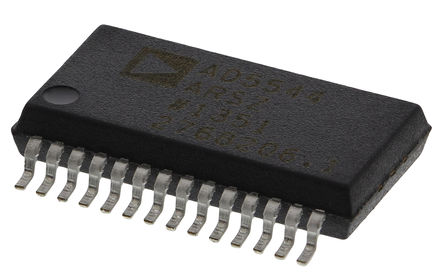

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5544ARSZ

ADI

ANALOG DEVICES AD5544ARSZ Digital to Analog Converter, 16Bit, 500KSPS, Serial, 2.7V to 5.5V, SSOP, 28Pins

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 6,054.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC617395

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5544ARSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5544ARSZ
Производитель	ADI
ЧипСити Номер продукта	CC617395
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Количество Выходных Интерфейсов	4 Output
Ток Питания	5.00 µA
Количество Каналов	4 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	1.25 mW
Частота Выборки	500 kHz
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.25 mW
Количество ЦАПов	4 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD5544ARSZ описание продукта

Product Details
The AD5544/AD5554 quad, 16-/14-bit, current output, digital-to-analog converters (DACs) are designed to operate from 2.7 V to 5.5 V supply range.
The applied external reference input voltage (VREFX) determines the full-scale output current. Integrated feedback resistors (RFB) provide temperature-tracking, full-scale voltage outputs when combined with an external I-to-V precision amplifier.
A double-buffered serial data interface offers high speed, 3-wire, SPI- and microcontroller-compatible inputs using serial data in (SDI), a chip select (CS), and clock (CLK) signals. In addition, a serial data out pin (SDO) allows for daisy-chaining when multiple packages are used. A common, level-sensitive, load DAC strobe (LDAC) input allows the simultaneous update of all DAC outputs from previously loaded input registers. Additionally, an internal power-on reset forces the output voltage to 0 at system turn-on. An MSB pin allows system reset assertion (RS) to force all registers to zero code when MSB = 0, or to half-scale code when MSB = 1.
The AD5544 is packaged in the compact 28-lead SSOP and 32-lead LFCSP. The AD5554 is packaged in the compact 28-lead SSOP.
**Applications**
Automatic test equipment
Instrumentation
Digitally controlled calibration
### Features and Benefits
16-bit resolution INL of ±1 LSB (B Grade)
2 mA full-scale current ± 20%, with VREF = ±10 V
0.9 μs settling time to ±0.1%
12 MHz multiplying bandwidth
Midscale glitch of −1 nV-sec
Midscale or zero-scale reset
Four separate, 4-quadrant multiplying reference inputs
Compact 28-lead SSOP and 32-lead LFCSP
See data sheet for additional features
AD5544-EP supports defense and aerospace applications (AQEC standard)
Download AD5544-EP Data Sheet (pdf)
Military temperature range (−55°C to +125°C)
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request
V62/12663 DSCC Drawing Number

Показывать

AD5544ARSZ Даташит PDF

24 страницы, 741 КБ

09/08/2015
