AD202JY Купить - ADI Развязывающий усилитель

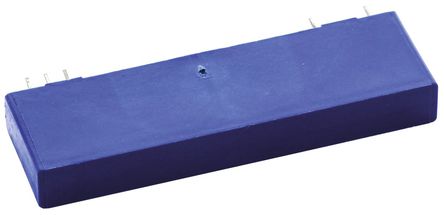

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD202JY

ADI

Amplifier; Isolation Amplifier; 15V + 10%; 2kHz; + 5V; 130dB; SIP; -40℃

Наличие: 290 шт.

Адрес доставки:

Цена: ₽ 10,927.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC525365

Категория продукта:

Развязывающий усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD202JY характеристики

Атрибут	Значение атрибута
Номенклатура	AD202JY
Производитель	ADI
ЧипСити Номер продукта	CC525365
Категория продукта	Развязывающий усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	SIP-10
Напряжение Питания (DC)	15.0 V
Ток Питания	5 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	11 Position
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	2 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2 kHz
Напряжение Изоляции	750 V
Входное Напряжение Смещения	15 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2 kHz
Напряжение питания	13.5V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	13.5 V
Длина	52.8 mm
Ширина	6.6 mm
Высота	15.9 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

AD202JY описание продукта

The AD202JY is a general purpose, 2-port, transformer-coupled Miniature Isolation Amplifier that may be used in a broad range of applications where input signals must be measured, processed and transmitted without a galvanic connection. It provides total galvanic isolation between the input and output stages of the isolation amplifier through the use of internal transformer-coupling. The functionally complete of this eliminate the need for an external, user-supplied DC-to-DC converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs. The design emphasizes maximum flexibility and ease of use, including the availability of an uncommitted operational amplifier on the input stage. They feature a bipolar ±5V output range, an adjustable gain range of from 1V/V to 100V/V, ±0.025% maximum nonlinearity (K grade), 130dB of CMR.
Small size
High accuracy
Low power
Wide bandwidth
Excellent common-mode performance
Flexible input
Isolated power
