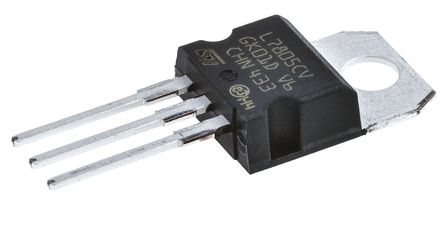

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L7805CV

ST Microelectronics

Standard Regulator Pos 5V 1.5A 3Pin(3+Tab) TO-220 Standard Regulator Pos 5V 1.5A 3Pin(3+Tab) TO-220

Наличие: 7,426 шт.

Адрес доставки: Москва

Цена: ₽ 41.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC10428

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L7805CV характеристики

Атрибут	Значение атрибута
Номенклатура	L7805CV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC10428
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1.5 A
Ток Питания	8 mA
Количество Стежков	3 Position
Ток Покоя	8 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	8 V
Входное напряжение	35 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

L7805CV описание продукта

The L7805CV is a three-terminal positive Voltage Regulator with several fixed output voltages, making it useful in a wide range of applications. These regulators can provide local on-card regulation, eliminating the distribution problems associated with single point regulation. Each type embeds internal current limiting, thermal shut-down and safe area protection, making it essentially indestructible. If adequate heat sinking is provided, they can deliver over 1A output current. Although designed primarily as fixed voltage regulators, these devices can be used with external components to obtain adjustable voltage and currents.
Thermal Overload Protection
Short-circuit Protection
Output Transition SOA Protection
2 % Output Voltage Tolerance (A Version)
Guaranteed in Extended Temperature Range (A Version)

Показывать

L7805CV Даташит PDF

54 страницы, 2341 КБ

11/28/2016
