STMPS2171STR Купить - ST Microelectronics Управление питанием

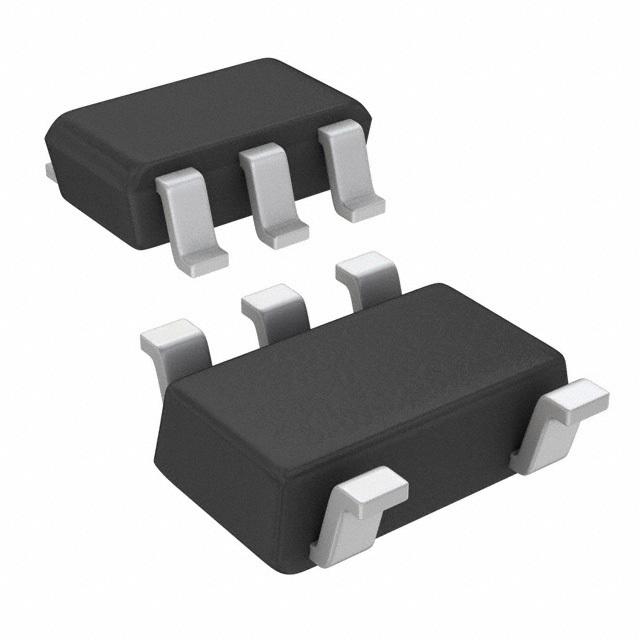

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STMPS2171STR

ST Microelectronics

Current Limit SW 1IN 1Out 2.7V to 5.5V 1A 5Pin SOT-23 T/R

Наличие: 23,712 шт.

Адрес доставки: Москва

Цена: ₽ 28.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7639431

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STMPS2171STR характеристики

Атрибут	Значение атрибута
Номенклатура	STMPS2171STR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7639431
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Рабочее Напряжение	5.50V (max)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1 A
Ток Питания	0.04 mA
Количество Стежков	5 Position
Рассеяние Мощности	0.135 W
Время Нарастания	2 ms
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	1 A
Выходной ток (мин)	0 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	130 mW
Входное напряжение	5 V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STMPS2171STR описание продукта

Description
The STMPS2141, STMPS2151, STMPS2161, STMPS2171 power distribution switches are intended for applications where heavy capacitive loads and short circuits are likely to be encountered. These devices incorporate 90 mΩ N-channel MOSFET high-side power switches for power-distribution. These switches are controlled by a logic enable input.
Features
■ 90 mΩhigh-side MOSFET switch
■ 500/1000 mA continuous current
■ Thermal and short-circuit protection with overcurrent logic output
■ Operating range from 2.7 V to 5.5 V
■ CMOS- and TTL-compatible enable inputs
■ Undervoltage lockout (UVLO)
■ 12µA maximum standby supply current
■ Ambient temperature range, -40°C to 85°C
■ 8 kV ESD protection
■ Reverse current protection
■ Fault-blanking

Показывать

STMPS2171STR Даташит PDF

37 страницы, 2661 КБ

01/25/2013

просматривать

STMPS2171STR Даташит PDF

34 страницы, 1365 КБ

07/17/2009

просматривать

STMPS2171STR Даташит PDF

34 страницы, 1304 КБ

просматривать

STMPS2171STR Даташит PDF

34 страницы, 1369 КБ

03/28/2012

просматривать

STMPS2171STR Другие Даташит

3 страницы, 316 КБ

02/07/2007

просматривать

STMPS2171STR Примечание по применению

8 страницы, 87 КБ

02/18/2011

просматривать
