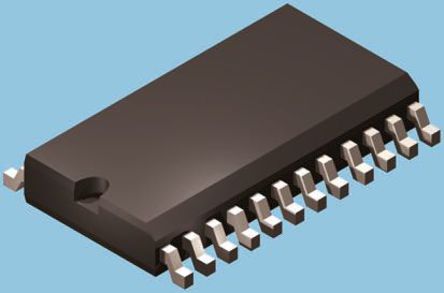

L6207D

ST Microelectronics

L6207 Series Dual Full Bridge 52V 5.6A DMOS Driver SMT - SOIC-24

Наличие: 1,263 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 851.88

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC16103019

Категория продукта:

Драйвер электродвигателя

Упаковка: SOIC-24

Дата доставки: 7 дней

Оплата:

Обновлено 31.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

L6207D характеристики

Атрибут	Значение атрибута
Номенклатура	L6207D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC16103019
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.8 A
Ток Питания	10.0 mA
Количество Каналов	2 Channel
Количество Стежков	24 Position
Ток Покоя	5 mA
Время Нарастания	250 ns
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

L6207D описание продукта

The L6207D is a dual DMOS full-bridge Driver with PWM current controller. It is realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device also includes two independent constant off time PWM current controllers that perform the chopping regulation. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Non-dissipative overcurrent protection
Dual independent constant tOFF PWM current controllers
Slow decay synchronous rectification
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
