L6207PD013TR Купить - ST Microelectronics Драйвер электродвигателя

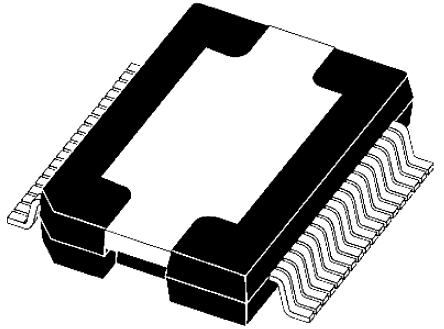

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6207PD013TR

ST Microelectronics

**2xH-Br 2.8A 52V PowerSO-36 SMD **

Наличие: 2,553 шт.

Адрес доставки: Москва

Цена: ₽ 579.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4774600

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6207PD013TR характеристики

Атрибут	Значение атрибута
Номенклатура	L6207PD013TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4774600
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSO-36
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	2.8 A
Ток Питания	2.8 A
Количество Каналов	2 Channel
Количество Стежков	36 Position
Время Нарастания	250 ns
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6207PD013TR описание продукта

The L6207 device is a DMOS dual full bridge designed for motor control applications, realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device also includes two independent constant off time PWM current controllers that perform the chopping regulation. Available in PowerDIP24 (20 + 2 + 2), PowerSO36 and SO24 (20 + 2 + 2) packages, the L6207 device features a non-dissipative overcurrent protection on the high-side Power MOSFETs and thermal shutdown.
**Key Features**
Operating supply voltage from 8 to 52 V
5.6 A output peak current (2.8 A DC)
RDS(ON) 0.3 Ω typ. value at Tj = 25 °C
Operating frequency up to 100 KHz
Non-dissipative overcurrent protection
Dual independent constant tOFF PWM current controllers
Slow decay synchronous rectification
Cross conduction protection
Thermal shutdown
Undervoltage lockout
Integrated fast freewheeling diodes

Показывать

L6207PD013TR Даташит PDF

33 страницы, 628 КБ

02/21/2013
