L6226QTR Купить - ST Microelectronics Драйвер электродвигателя

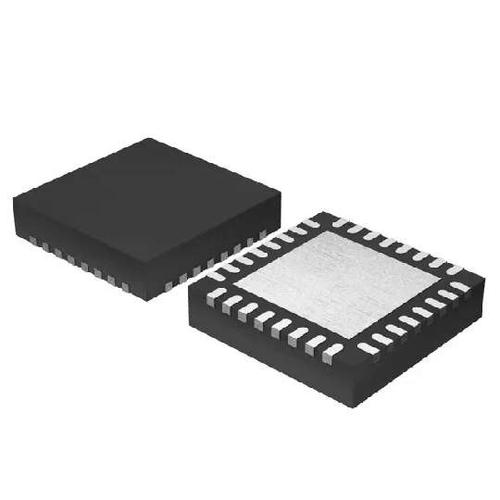

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6226QTR

ST Microelectronics

L6226Q Series Dual Full Bridge 52V 2.8A 0.73Ω DMOS Driver SMT - VFQFPN-32

Наличие: 66,434 шт.

Адрес доставки: Москва

Цена: ₽ 111.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9334646

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6226QTR характеристики

Атрибут	Значение атрибута
Номенклатура	L6226QTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9334646
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VFQFPN-32
Частота	0.1 MHz
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	32 Position
Время Нарастания	250 ns
Время падения	250 ns
Время падения (Макс)	250 ns
Время падения (Макс)	250 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6226QTR описание продукта

The L6226Q is a DMOS dual full bridge designed for motor control applications, realized in BCDmultipower technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. Available in QFN32 5x5 package, the L6226Q features thermal shutdown and a non-dissipative overcurrent detection on the high side power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
**Key Features**
Operating supply voltage from 8 to 52 V
2.8 A output peak current (1.4 A DC)
RDS(on) 0.73 Ω typ. value @ TJ = 25 °C
Operating frequency up to 100 kHz
Programmable high side overcurrent detection and protection
Diagnostic output
Paralleled operation
Cross conduction protection
Thermal shutdown
Under voltage lockout
Integrated fast free wheeling diodes
