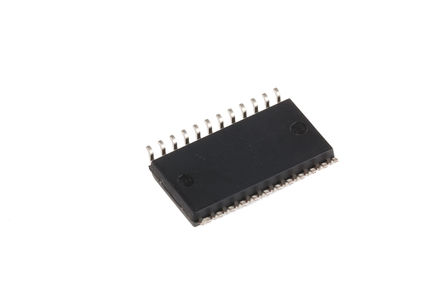

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

L6208D

ST Microelectronics

STMICROELECTRONICS L6208D Motor Driver/Controller, Stepper, 8V to 52V supply, 52V/7.1A/4Outputs, SOIC-24

Наличие: 882 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 981.17

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9743610

Категория продукта:

Драйвер электродвигателя

Упаковка: SOIC-24

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

L6208D характеристики

Атрибут	Значение атрибута
Номенклатура	L6208D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9743610
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	48.0 V
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	7.1 A
Ток Питания	10.0 mA
Количество Стежков	24 Position
Частота Переключения	100 kHz
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	2.8 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

L6208D описание продукта

The L6208D is a DMOS fully integrated Stepper Motor Driver with non-dissipative overcurrent protection, realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a two-phase bipolar stepper motor including a dual DMOS full bridge, the constant off time PWM current controller that performs the chopping regulation and the phase sequence generator, that generates the stepping sequence. It features a non-dissipative overcurrent protection on the high-side Power MOSFETs and thermal shutdown.
Non-dissipative overcurrent protection
Dual independent constant tOFF PWM current controllers
Fast/slow decay mode selection
Fast decay quasi-synchronous rectification
Decoding logic for stepper motor full and half step drive
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A RMS)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
