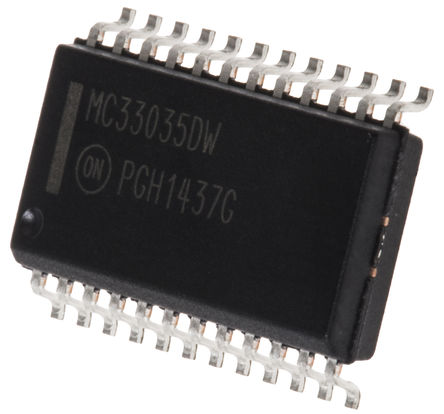

MC33035DWG

ON Semiconductor

Motor Driver/Controller, DC Brushless, 10V to 30V supply, 40V/50mA/6Outputs, SOIC-24

Наличие: 298 шт.

Адрес доставки: Москва

Цена: ₽ 342.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC220696

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC33035DWG характеристики

Атрибут	Значение атрибута
Номенклатура	MC33035DWG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC220696
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	30.0V (max)
Рабочее Напряжение	10V ~ 30V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	40 V
Выходной Ток	50 mA
Ток Питания	14 mA
Количество Каналов	3 Channel
Количество Стежков	24 Position
Рассеяние Мощности	650 mW
Время Нарастания	107 ns
Время падения	26 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Длина	15.54 mm
Ширина	7.6 mm
Высота	2.36 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC33035DWG описание продукта

The MC33035DWG is a high performance second generation monolithic brushless DC Motor Controller, contains all of the active functions required to implement a full featured open loop, three or four phase motor control system. This device consists of a rotor position decoder for proper commutation sequencing, temperature compensated reference capable of supplying sensor power, frequency programmable sawtooth oscillator, three open collector top drivers and three high current totem pole bottom drivers ideally suited for driving power MOSFETs. Also included are protective features consisting of under-voltage lockout, cycle-by-cycle current limiting with a selectable time delayed latched shutdown mode, internal thermal shutdown and an unique fault output that can be interfaced into microprocessor controlled systems. Typical motor control functions include open loop speed, forward or reverse direction, run enable and dynamic braking.
Under-voltage Lockout
6.25V Reference Capable of Supplying Sensor Power
Fully Accessible Error Amplifier for Closed Loop Servo Applications
High Current Drivers Can Control External 3-phase MOSFET Bridge
Cycle-by-cycle Current Limiting
Pinned-out Current Sense Reference
Internal Thermal Shutdown
Selectable 60/300° or 120/240° Sensor Phasing
Can Efficiently Control Brush DC Motors with External MOSFET H-bridge
Stresses exceeding Maximum Ratings may damage the device, extended exposure to stresses above the Recommended Operating Conditions may affect device reliability.

Показывать

MC33035DWG Даташит PDF

30 страницы, 406 КБ

05/29/2014
