L6229PD

ST Microelectronics

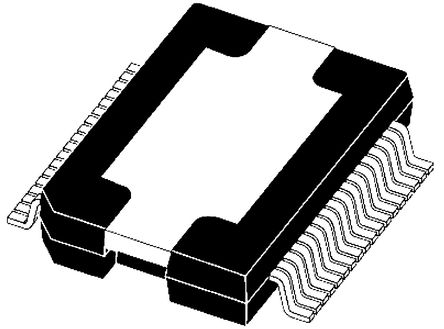

STMICROELECTRONICS L6229PD Motor Driver, DMOS, 52V to 8V supply, 52V/1.4A/1 Output, SOIC-36

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 1,166.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC44279969

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6229PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6229PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC44279969
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	SOIC-36
Напряжение Питания (DC)	8.00V(max), 52.0V(min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	36 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	12V ~ 52V
Напряжение питания (Макс)	8 V
Напряжение питания (мин)	52 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6229PD описание продукта

The L6229 is a DMOS fully integrated 3-phase motor driver with overcurrent protection.
Realized in BCD technology, the device combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip.
The device includes all the circuitry needed to drive a 3-phase BLDC motor including: a 3-phase DMOS bridge, a constant off time PWM current controller and the decoding logic for single ended hall sensors that generates the required sequence for the power stage.
Available in PowerDIP24 (20 + 2 + 2), PowerSO36 and SO24 (20 + 2 + 2) packages, the L6229 features a non-dissipative overcurrent protection on the high-side Power MOSFETs and thermal shutdown.
**Key Features**
Operating supply voltage from 8 to 52 V
2.8 A output peak current (1.4 A DC)
RDS(ON) 0.73 Ω typ. value at Tj = 25 °C
Operating frequency up to 100 KHz
Non-dissipative overcurrent detection and protection
Diagnostic output
Constant tOFF PWM current controller
Slow decay synchr. rectification
60° and 120° hall effect decoding logic
Brake function
Tachometer output for speed loop
Cross conduction protection
Thermal shutdown
Undervoltage lockout
Integrated fast freewheeling diodes

Показывать

L6229PD Даташит PDF

34 страницы, 680 КБ

02/21/2013
