STM8S103K3T6C Купить - ST Microelectronics Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

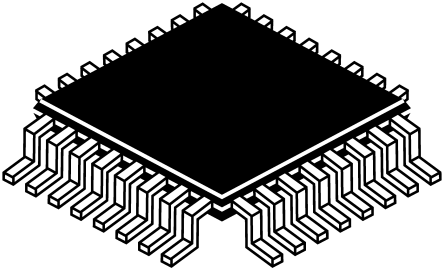

STM8S103K3T6C

ST Microelectronics

MCU 8Bit STM8 CISC 8KB Flash 3.3V/5V 32Pin LQFP Tray

Наличие: 349,866 шт.

Адрес доставки: Москва

Цена: ₽ 52.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC272908

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 25.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM8S103K3T6C характеристики

Атрибут	Значение атрибута
Номенклатура	STM8S103K3T6C
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC272908
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LQFP-32
Частота	16 MHz
Напряжение Питания (DC)	2.95V (min)
Рабочее Напряжение	2.95V ~ 5.5V
Количество Стежков	32 Position
Тактовая Частота	16.0 MHz
Размер ОЗУ	1 KB
Количество Битов	8 Bit
Рассеяние Мощности	330 mW
Размер Флэш-памяти	8 KB
Количество АЦП	1 ADC
Количество входов и выходов	28 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	330 mW
Напряжение питания	2.95V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.95 V
Длина	7.2 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

STM8S103K3T6C описание продукта

Description
The STM8S103/105 access line 8-bit microcontrollers offer from 8 Kbytes up to 32 Kbytes of program memory.
All devices of the STM8S103/105 access line provide the following benefits:
● Reduced system cost
– High system integration level with internal clock oscillators, watchdog and brown out reset
● Performance and robustness
– 16 MHz CPU clock frequency
– Robust I/O, independent watchdogs with separate clock source
– Clock security system
● Short development cycles
– Applications scalability across a common family product architecture with compatible pinout, memory map and and modular peripherals.
– Full documentation and a wide choice of development tools
● Product longevity
– Advanced core and peripherals made in a state-of-the art technology
– A family of products for applications with 3.0 V to 5.5 V operating supply
Features
Core
■ Max fCPU: up to 16 MHz
■ Advanced STM8 core with Harvard architecture and 3-stage pipeline
■ Extended instruction set
Memories
■ Program memory: Up to 32 Kbytes Flash; data retention 20 years at 85°C after 1 kcycles
■ RAM: Up to 2 Kbytes
Clock, reset and supply management
■ 3.0 to 5.5 V operating voltage
■ Flexible clock control, 4 master clock sources:
– Low power crystal resonator oscillator
– External clock input
– Internal 16 MHz RC
– Internal low power 128 kHz RC
■ Clock security system with clock monitor
■ Power management:
– Low power modes (Wait, Active-halt, Halt)
– Switch-off peripheral clocks individually
■ Permanently active, low consumption power on and power-down reset
Interrupt management
■ Nested interrupt controller with 32 interrupts
■ Up to 37 external interrupts on 6 vectors
Timers
■ 2x 16-bit general purpose timers, with 2+3 CAPCOM channels (IC, OC or PWM)
■ Advanced control timer: 16-bit, 4 CAPCOM channels, 3 complementary outputs, dead-time insertion and flexible synchronization
■ 8-bit basic timer with 8-bit prescaler
■ Auto wake-up timer
■ 2 watchdog timers: Window watchdog and independent watchdog
Communications interfaces
■ USART or LINUART with clock output for synchronous operation, smartcard mode, IrDA mode, LIN master mode
■ SPI synchronous serial interface up to 8 Mbit/s
■ I2C interface up to 400 Kbit/s
Analog to digital converter (ADC)
■ 10-bit, ±1 LSB ADC with up to 10 multiplexed channels, scan mode and analog watchdog
I/Os
■ Up to 38 I/Os on a 48-pin package including 9 high sink outputs
■ Highly robust I/O design, immune against current injection

Показывать

STM8S103K3T6C Даташит PDF

118 страницы, 1723 КБ

03/26/2015
