AD2S99BPZ Купить - ADI Вибратор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD2S99BPZ

ADI

Controlled Oscillator 0.002MHz to 0.02MHz Programmable 20Pin PLCC

Наличие: 1,170 шт.

Адрес доставки: Москва

Цена: ₽ 1,800.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC302450

Категория продукта:

Вибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD2S99BPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD2S99BPZ
Производитель	ADI
ЧипСити Номер продукта	CC302450
Категория продукта	Вибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin

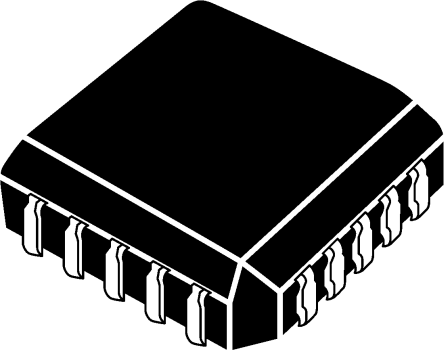

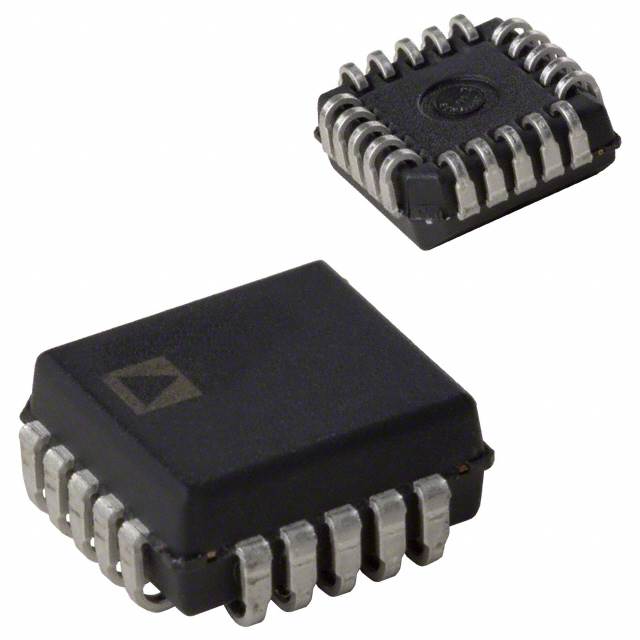

Корпус/Пакет	PLCC-20
Частота	20 kHz
Напряжение Питания (DC)	-4.75 V (min)
Ток Питания	8 mA
Количество Стежков	20 Position
Ёмкость Нагрузки	1000 pF
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Длина	9.04 mm
Ширина	8.38 mm
Высота	3.68 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD2S99BPZ описание продукта

The AD2S99BPZ is a Programmable Sinusoidal Oscillator provides sine wave excitation for resolvers and a wide variety of ac transducers. The AD2S99 also provides a synchronous reference output signal (3Vp-p square wave) that is phase locked to its SIN and COS inputs. In an application the SIN and COS inputs are connected to the transducers secondary windings. The synchronous reference output compensates for temperature and cabling dependent phase shifts and eliminates the need for external preset phase compensation circuits. The synchronous reference output can be used as a zero crossing reference for resolver-to-digital converters such as Analog Devices AD2S80A, AD2S82A, AD2S83 and AD2S90.
Dynamic phase compensation
Programmable excitation frequency
Signal loss detection
Synthesized synchronous reference output
Loss-of-signal indicator
Integrates the transducer excitation, synchronous reference & loss of signal detection functions
ESD sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

AD2S99BPZ Даташит PDF

3 страницы, 758 КБ

09/19/2011
