TCA6408APWR Купить - TI Чип интерфейса

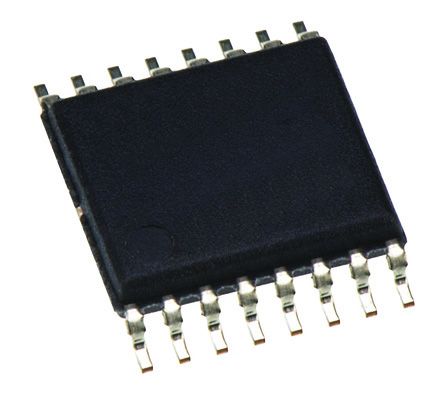

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TCA6408APWR

I2C GPIO Expander 100kHz/400kHz 5.5V 16Pin TSSOP T/R

Наличие: 16,943 шт.

Адрес доставки: Москва

Цена: ₽ 54.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3851796

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCA6408APWR характеристики

Атрибут	Значение атрибута
Номенклатура	TCA6408APWR
Производитель	TI
ЧипСити Номер продукта	CC3851796
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	0.5V ~ 6.5V
Выходной Ток	10 mA
Количество Стежков	16 Position
Тактовая Частота	400 kHz
Узлы Напряжения	1.80 V, 2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCA6408APWR описание продукта

The TCA6408APWR is an 8-bit I²C and SMBus I/O Expander provides 8-bit of general purpose parallel input/output (I/O) expansion for the two-line bidirectional I²C bus (or SMBus) protocol. This device can operate with a power supply voltage ranging from 1.65 to 5.5V on both the I²C bus side (VCCI) and on the P-port side (VCCP). This allows the TCA6408A to interface with next-generation microprocessors and microcontrollers on the SDA/SCL side, where supply levels are dropping down to conserve power. In contrast to the dropping power supplies of microprocessors and microcontrollers, some PCB components such as LEDs remain at a 5V power supply. The device supports both 100kHz (standard-mode) and 400kHz (fast-mode) clock frequencies. It provides a simple solution when additional I/Os are needed for switches, sensors, push-buttons, LEDs, fans and so forth.
Active-low reset (RESET)\ input
Open-drain active-low interrupt (INT)\ output
Input/output configuration register
Polarity inversion register
Internal power-ON reset
Power up with all channels configured as inputs
No glitch on power-up
Noise filter on SCL/SDA input
Latched outputs with high-current drive maximum capability for directly driving LEDs
Schmitt-trigger action allows slow input transition and better switching noise immunity
1µA Low standby current consumption
5V Tolerant i/o ports
400kHz Fast I²C bus
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
