OP77FJZ Купить - ADI Операционный усилитель

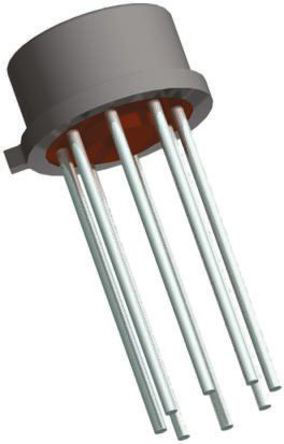

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP77FJZ

ADI

ANALOG DEVICES OP77FJZ Operational Amplifier, 1 Amplifier, 600kHz, 0.3V/µs, ± 3V to ± 18V, TO-99, 8Pins

Наличие: 269 шт.

Адрес доставки: Москва

Цена: ₽ 785.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC719744

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP77FJZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP77FJZ
Производитель	ADI
ЧипСити Номер продукта	CC719744
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	TO-99-8
Ток Питания	2.00 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	140 dB
Ширина Ленты	600 kHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	600 kHz
Входной Импеданс	200 GΩ
Входное Напряжение Смещения	20 µV
Входной Ток Смещения	1.2 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Gain Bandwidth	140 dB
Минимальный диапазон CMRR	≥115 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP77FJZ описание продукта

The OP77FJZ is an ultralow offset voltage single Operational Amplifier ideally suited for high-resolution instrumentation and other tight error budget systems. The OP77 significantly advances the state-of-the-art in precision op amps. The outstanding gain of 10000000 or more for the OP77 is maintained over the full 10V output range. This exceptional gain-linearity eliminates incorrectable system nonlinearities common in previous monolithic op amps and provides superior performance in high closed-loop gain applications. Low initial VOS drift and rapid stabilization time, combined with only 50mW of power consumption, is significant improvements over previous designs. These characteristics, plus the exceptional TCVOS of 0.3µV/°C maximum and the low VOS of 25µV maximum, eliminates the need for VOS adjustment and increases system accuracy over temperature. PSRR of 3µV/V (110dB) and CMRR of 1.0µV/V maximum virtually eliminates errors caused by power supply drifts and common-mode signals.
Outstanding gain linearity
55µV Maximum low VOS over temperature
3µV/V Maximum high PSRR
60mW Maximum low power consumption

Показывать

OP77FJZ Даташит PDF

16 страницы, 375 КБ

10/15/2015
