MC14538BDR2G Купить - ON Semiconductor Бистабильный мультивибратор

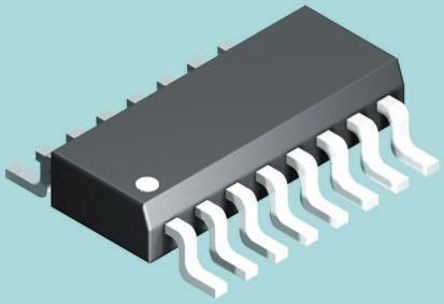

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC14538BDR2G

ON Semiconductor

Monostable Multivibrator, MC14538, 300ns, 8.8mA, 3V to 18V, SOIC-16

Наличие: 366 шт.

Адрес доставки: Москва

Цена: ₽ 55.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC671181

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC14538BDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC14538BDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC671181
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Ёмкость	7.5 pF
Безгалогеновый Статус	Halogen Free
Выходной Ток	8.8 mA
Количество Стежков	16 Position
Рассеяние Мощности	500 mW
Ток Покоя	5 µA
Время Нарастания	40.0 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC14538BDR2G описание продукта

The MC14538B is a dual, retriggerable, resettable monostable multivibrator. It may be triggered from either edge of an input pulse, and produces an accurate output pulse over a wide range of widths, the duration and accuracy of which are determined by the external timing components, CX and RX. Output Pulse Width T = RX • CX (secs)
RX = Ω
CX = Farads
Features
• Unlimited Rise and Fall Time Allowed on the A Trigger Input
• Pulse Width Range = 10 μs to 10 s
• Latched Trigger Inputs
• Separate Latched Reset Inputs
• 3.0 Vdc to 18 Vdc Operational Limits
• Triggerable from Positive (A Input) or Negative−Going Edge (B−Input)
• Capable of Driving Two Low−Power TTL Loads or One Low−Power
Schottky TTL Load Over the Rated Temperature Range
• Pin−for−pin Compatible with MC14528B and CD4528B (CD4098)
• Use the MC54/74HC4538A for Pulse Widths Less Than 10 μs with Supplies Up to 6 V
• NLV Prefix for Automotive and Other Applications Requiring
Unique Site and Control Change Requirements; AEC−Q100
Qualified and PPAP Capable
• These Devices are Pb−Free and are RoHS Compliant
