AD7709ARUZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7709ARUZ

ADI

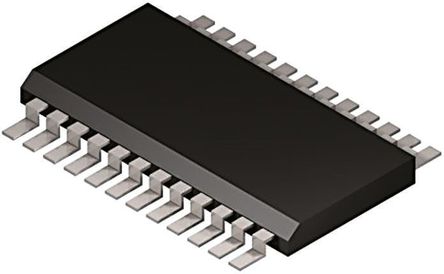

Analog to Digital Converter Single Delta-Sigma 0.105K SPS 16Bit Serial 24Pin TSSOP

Наличие: 286 шт.

Адрес доставки: Москва

Цена: ₽ 654.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1460412

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7709ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7709ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC1460412
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.70V (min)
Ток Питания	1.50 mA
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Количество Битов	16 Bit
Рассеяние Мощности	3.75 mW
Частота Выборки	105 SPS
Разрешение (биты)	16.0 Bit
Входной Импеданс	2.50 GΩ
Количество АЦП	1 ADC
Количество входов	2, 4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	8.8 mW
Количество входных каналов	4 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7709ARUZ описание продукта

Product Details
The AD7709 is a complete analog front-end for low frequency measurement applications. The AD7709 contains a 16-bit sigma delta ADC with PGA and can be configured as 2 fully-differential input channels or 4 pseudo-differential input channels. Inputs signal ranges from 20mV to 2.56V can be directly converted using the AD7709. These signals can be converted directly from a transducer without the need for signal conditioning. Other on-chip features include three software configurable current sources, switchable reference inputs, low side power switches and a 4-bit digital I/O port.
### Features and Benefits
16-Bit Σ-Δ ADC
Simultaneous 50 Hz and 60 Hz Rejection at 20 Hz Update Rate
_VREF Select_ ™ Allows Absolute and Ratiometric Measurement Capability
Programmable Gain Front End
_ISOURCE Select_ ™
16-Bit No Missing Codes
13-Bit p-p Resolution @ 20 Hz, 20 mV Range
16-Bit p-p Resolution @ 20 Hz, 2.56 V Range

Показывать

AD7709ARUZ Даташит PDF

32 страницы, 423 КБ

03/05/2003
