SN65LVDS301ZQE Купить - TI Чип интерфейса

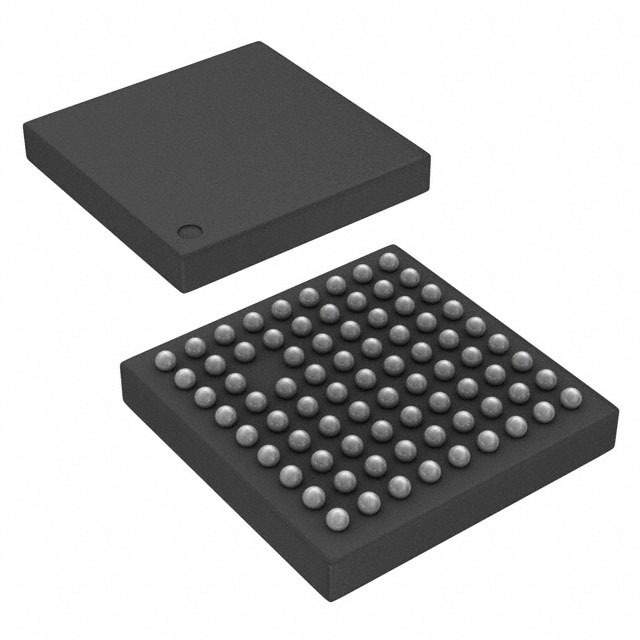

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65LVDS301ZQE

Programmable 27Bit Display Serial Interface Transmitter 80-BGA MIC OSTA JUNIO -40℃ to 85℃

Наличие: 219 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 173.37

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC56777176

Категория продукта:

Чип интерфейса

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SN65LVDS301ZQE характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS301ZQE
Производитель	TI
ЧипСити Номер продукта	CC56777176
Жизненный Цикл Продукта	Active
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	VFBGA-80
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	3 Output
Ток Питания	36.8 mA
Рассеяние Мощности	592 W
Скорость Передачи Данных	1.76 Gbps
Входной ток (мин)	0.2 μA
Количество входов	24 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	592 mW
Напряжение питания	1.65V ~ 1.95V
Напряжение питания (Макс)	1.95 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

National Semiconductor

SN65LVDS301ZQE описание продукта

The SN65LVDS301 serializer device converts 27 parallel data inputs to 1, 2, or 3 Sub Low-Voltage Differential Signaling (SubLVDS) serial outputs. It loads a shift register with 24 pixel bits and 3 control bits from the parallel CMOS input interface. In addition to the 27 data bits, the device adds a parity bit and two reserved bits into a 30-bit data word. Each word is latched into the device by the pixel clock (PCLK). The parity bit (odd parity) allows a receiver to detect single bit errors. The serial shift register is uploaded at 30, 15, or 10 times the pixel-clock data rate depending on the number of serial links used. A copy of the pixel clock is output on a separate differential output.
FPC cabling typically interconnects the SN65LVDS301 with the display. Compared to parallel signaling, the LVDS301 outputs significantly reduce the EMI of the interconnect by over 20 dB. The electromagnetic emission of the device itself is very low and meets the meets SAE J1752/3 ′M′-spec.
The SN65LVDS301 supports three power modes (Shutdown, Standby and Active) to conserve power. When transmitting, the PLL locks to the incoming pixel clock PCLK and generates an internal high-speed clock at the line rate of the data lines. The parallel data are latched on the rising or falling edge of PCLK as selected by the external control signal CPOL. The serialized data is presented on the serial outputs D0, D1, D2 with a recreated PCLK generated from the internal high-speed clock, output on the CLK output. If PCLK stops, the device enters a standby mode to conserve power
The parallel (CMOS) input bus offers a bus-swap feature. The SWAP pin configures the input order of the pixel data to be either R[7:0]. G[7:0], B[7:0], VS, HS, DE or B[0:7]. G[0:7], R[0:7], VS, HS, DE. This gives a PCB designer the flexibility to better match the bus to the host controller pinout or to put the transmitter device on the top side or the bottom side of the PCB.
Two Link Select lines LS0 and LS1 control whether 1, 2 or 3 serial links are used. The TXEN input may be used to put the SN65LVDS301 in a shutdown mode. The SN65LVDS301 enters an active Standby mode if the input clock PCLK stops. This minimizes power consumption without the need for controlling an external pin. The SN65LVDS301 is characterized for operation over ambient air temperatures of 40°C to 85°C. All CMOS inputs offer failsafe features to protect them from damage during power-up and to avoid current flow into the device inputs during power-up. An input voltage of up to 2.165 V can be applied to all CMOS inputs while VDD is between 0V and 1.65V.

Показывать

SN65LVDS301ZQE Даташит PDF

34 страницы, 1850 КБ

03/28/2012

просматривать

SN65LVDS301ZQE Даташит PDF

34 страницы, 1248 КБ

02/01/2015

просматривать

SN65LVDS301ZQE Руководство по программированию

33 страницы, 1247 КБ

01/12/2013

просматривать

SN65LVDS301ZQE Другие Даташит

2 страницы, 118 КБ

12/18/2017

просматривать

SN65LVDS301ZQE Другие ссылки

1 страницы, 141 КБ

06/15/2011

просматривать
