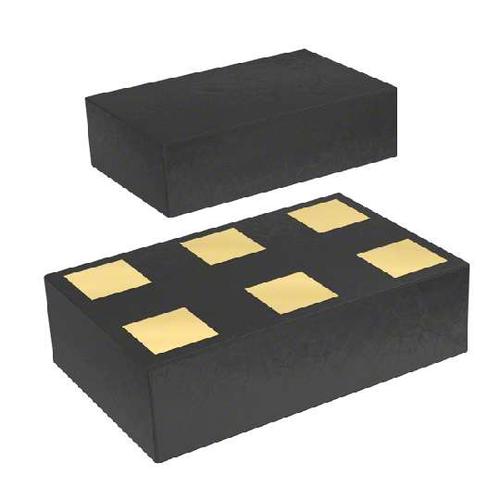

BGS12PL6E6327XTSA1

Infineon

INFINEON BGS12PL6E6327XTSA1 RF Switch IC, SPDT, 100MHz to 4GHz, TTL, CMOS, 2.4V to 3.6V, DFN-6

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 49.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC14162631

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BGS12PL6E6327XTSA1 характеристики

Атрибут	Значение атрибута
Номенклатура	BGS12PL6E6327XTSA1
Производитель	Infineon
ЧипСити Номер продукта	CC14162631
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSLP-6-4
Частота	4000 MHz
Напряжение Питания (DC)	2.40V (min)
Ток Питания	0.2 mA
Количество Стежков	6 Position
Частота испытаний	3.8 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.4V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.4 V
Высота	0.27 mm
Рабочая Температура	-30℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BGS12PL6E6327XTSA1 описание продукта

The BGS 12PL6 E6327 is a general purpose RF CMOS Power SPDT Switch is designed to cover a broad range of high power applications from 30MHz to 4GHz, mainly in the transmit path of GSM, WCDMA and LTE mobile phones. The symmetric design of its single pole double throw configuration offers high design flexibility. This single supply chip integrates on-chip CMOS logic driven by a simple, single-pin CMOS or TTL compatible control input signal. The 0.1dB compression point exceeds the switch"s maximum input power level of 35dBm, resulting in linear performance at all signal levels. The RF switch has a very low insertion loss of 0.36dB in the 1GHz, 0.46dB in the 2GHz and 0.6dB in the 3GHz range. The BGS12PL6 RF switch is manufactured in Infineon"s patented MOS technology, offering the performance of GaAs with the economy and integration of conventional CMOS including the inherent higher ESD robustness.
2 high-linearity TRx paths with power handling capability of up to 35dBm
All ports fully symmetrical
Low insertion loss
Low harmonic generation
High port-to-port isolation
0.1 to 4GHz coverage
High ESD robustness
On-chip control logic
No decoupling capacitors required if no DC applied on RF lines
