MC7805CTG Купить - ON Semiconductor Чип стабилизации напряжения

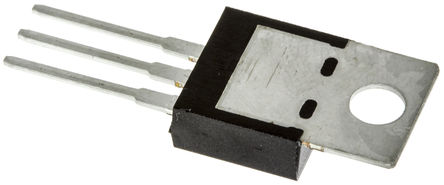

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC7805CTG

ON Semiconductor

ON SEMICONDUCTOR MC7805CTG Linear Voltage Regulator, 7805, Fixed, 10V To 35V In, 5V And 1A Out, TO-220-3

Наличие: 6,910 шт.

Адрес доставки: Москва

Цена: ₽ 15.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC76800

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 16.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC7805CTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC7805CTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC76800
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	35.0V (max)
Рабочее Напряжение	7V ~ 20V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	6.5 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.2 mA
Напряжение Отпадания	2V @1A
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	4 %
Напряжение питания	35 V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	7 V
Входное напряжение	35 V
Длина	10.28 mm
Ширина	4.82 mm
Высота	30.02 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

MC7805CTG описание продукта

This voltage regulator is a monolithic integrated circuit designed as a fixed-voltage regulator for a wide variety of applications including local, on-card regulation. This regulator employs internal current limiting, thermal shutdown, and safe-area compensation. With adequate heat sinking it can deliver output currents in excess of 1A. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents.
Output Transistor Safe-Area Compensation
Internal Short Circuit Current Limiting
Internal Thermal Overload Protection
No External Components Required

Показывать

MC7805CTG Даташит PDF

31 страницы, 213 КБ

11/14/2014
