MSP430F169IPM Купить - TI Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

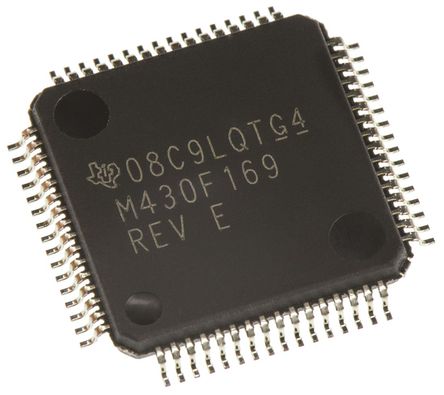

MSP430F169IPM

16Bit Ultra-Low-Power MCU, 60KB Flash, 2048B AM, 12Bit ADC, Dual DAC, 2 USA T, I2C, HW Mult, DMA 64-LQFP -40℃ to 85℃

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 955.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2296161

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MSP430F169IPM характеристики

Атрибут	Значение атрибута
Номенклатура	MSP430F169IPM
Производитель	TI
ЧипСити Номер продукта	CC2296161
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Частота	8 MHz
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Рабочее Напряжение	1.8VDC ~ 3.6VDC
Количество Стежков	64 Position
Тактовая Частота	8 MHz
Размер ОЗУ	2 KB
Количество Битов	16 Bit
Размер Флэш-памяти	60 KB
Количество I/O Выводов	48 IO
Время Доступа	8.00 µs
Ядерная Архитектура	MSP430
Размер памяти	55000 B
Количество УАПП	2 UART
Количество АЦП	1 ADC
Размер памяти Ферроэлектрического ОЗУ	0 B
Количество входов и выходов	48 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	1.8.3.6 VDC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MSP430F169IPM описание продукта

The MSP430F169IPM is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 6µs. The device configurations with two 16-bit timers, 12-bit A/D converter, dual 12-bit D/A converter, a comparator, a hardware multiplier and 48 general-purpose I/O pins. This device operates at a maximum frequency of 8MHz.
16-bit RISC architecture, 125ns instruction cycle time
3-channel internal DMA
12-bit ADC with internal reference, sample-and-hold and autoscan feature
Dual 12-bit DAC converters with synchronization
16-bit Timer_A with 3 Capture/Compare registers
16-bit Timer_B with 7 Capture/Compare with shadow registers
On-chip comparator
Serial communication interface (USART0) functions as asynchronous UART/Synchronous SPI/I2C interface
Serial communication interface (USART1) functions as asynchronous UART/Synchronous SPI interface
Supply voltage supervisor/monitor with programmable level detection
Brownout detector
Bootstrap loader
Serial on-board programming
No external programming voltage needed
Programmable code protection by security fuse
330µA at 1MHz, 2.2V Active mode (AM) power consumption

Показывать

MSP430F169IPM Даташит PDF

79 страницы, 1716 КБ

03/19/2015

просматривать

MSP430F169IPM Справочное руководство пользователя

416 страницы, 2339 КБ

просматривать

MSP430F169IPM Другие Даташит

71 страницы, 1175 КБ

просматривать

MSP430F169IPM Примечание по применению

11 страницы, 176 КБ

08/22/2006

просматривать

MSP430F169IPM Другие ссылки

1 страницы, 145 КБ

06/15/2011

просматривать
