FPF1203LUCX Купить - ON Semiconductor Управление питанием

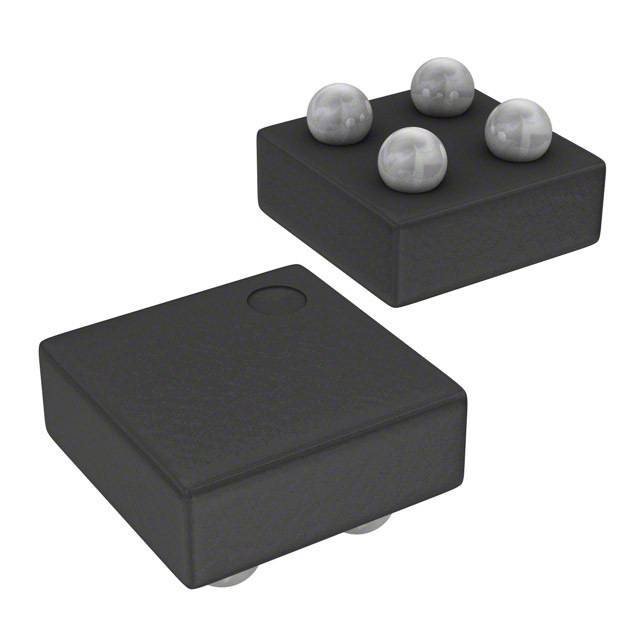

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF1203LUCX

ON Semiconductor

Power Switch 2.2A 4Pin WLCSP T/R

Наличие: 751 шт.

Адрес доставки: Москва

Цена: ₽ 12.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC51019837

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF1203LUCX характеристики

Атрибут	Значение атрибута
Номенклатура	FPF1203LUCX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC51019837
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	WLCSP-4
Количество Выходных Интерфейсов	1 Output
Рассеяние Мощности	1000 mW
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Входное напряжение	1.2V ~ 5.5V
Длина	0.76 mm
Ширина	0.76 mm
Высота	0.292 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF1203LUCX описание продукта

The FPF1203 / 03L / 04 / 45 are ultra-small integrated IntelliMAX™ load switches with integrated P-channel switch and analog control features. Integrated slew-rate control prevents inrush current and the resulting excessive voltage drop on the power rail. The input voltage range operates from 1.2V to 5.5V to provide power-disconnect capability for post-regulated power rails in portable and consumer products. The low shut-off current of 1µA (maximum) allows power designs to meet standby and off-power drain specifications. The FPF1203 / 03L / 04 / 45 are controlled by an active-HIGH logic input (ON pin) compatible with standard CMOS GPIO circuitry found on Field Programmable Gate Array (FPGA) embedded processors. The FPF1203 / 03L / 04 / 045 are available in 0.76mm x 0.76mm 4-bump WLCSP.
Features
---
|
1.2V to 5.5V Input Voltage Operating Range
Typical RON:
45mΩ at VIN=5.5V
55mΩ at VIN=3.3V
90mΩ at VIN=1.8V
85mΩ at VIN=1.2V
Slew Rate Control with tR:
FPF1203/FPF1203L/FPF1204:100µs
FPF12045:2µs
Output Discharge Function on FPF1204 / FPF1205
Low <1.5µA Quiescent Current
ESD Protected: Above 7kV HBM, 2kV CDM
GPIO / CMOS-Compatible Enable Circuitry
4-Bump WLCSP, 0.76mm x 0.76mm, 0.4mm Pitch

Показывать

FPF1203LUCX Даташит PDF

12 страницы, 698 КБ

просматривать

FPF1203LUCX Справочное руководство пользователя

8 страницы, 214 КБ

10/28/2017

просматривать

FPF1203LUCX Другие Даташит

13 страницы, 1046 КБ

просматривать

FPF1203LUCX Чертежные схемы

2 страницы, 80 КБ

11/30/2016

просматривать

FPF1203LUCX Примечание по применению

8 страницы, 209 КБ

10/28/2017

просматривать
