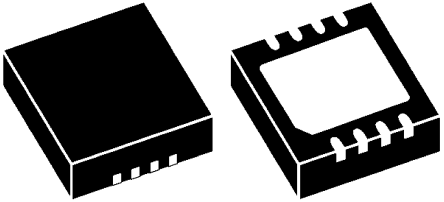

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD7004MUTAG

ON Semiconductor

ESD Suppressor TVS 5V 10Pin UDFN T/R

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 10.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4103686

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD7004MUTAG характеристики

Атрибут	Значение атрибута
Номенклатура	ESD7004MUTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4103686
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UDFN-10
Ёмкость	0.4 pF
Безгалогеновый Статус	Halogen Free
Количество Цепей	4 Circuit
Количество Стежков	10 Position
Зажимное напряжение	15.6 V
Минимальное напряжение пробоя	5.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Длина	2.5 mm
Ширина	1 mm
Высота	0.5 mm
Рабочая Температура	-55℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ESD7004MUTAG описание продукта

The ESD7004MUTAG is a low capacitance ESD Protection TVS Diode for high speed data line. It is designed to protect high speed data lines from ESD. Ultra-low capacitance and low ESD clamping voltage make this device an ideal solution for protecting voltage sensitive high speed data lines. The flow-through style package allows for easy PCB layout and matched trace lengths necessary to maintain consistent impedance between high speed differential lines such as USB 3.0 and HDMI.
Low capacitance (0.4pF I/O to GND)
Low ESD clamping voltage
IEC 61000-4-2 (Level-4) Protection
-55 to 125°C Operating junction temperature range

Показывать

ESD7004MUTAG Даташит PDF

10 страницы, 1099 КБ

12/23/2013
