UC3854BN Купить - TI Управление питанием

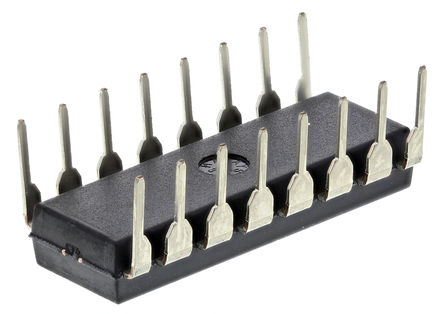

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3854BN

PFC Controller IC, 10V to 20V & 12mA Supply, 10V Lockout, 95% Duty Cycle, 200kHz, DIP-16

Наличие: 721 шт.

Адрес доставки: Москва

Цена: ₽ 377.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4144969

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3854BN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3854BN
Производитель	TI
ЧипСити Номер продукта	CC4144969
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	200 kHz
Напряжение Питания (DC)	10.0V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	11.0 V
Выходное Напряжение	12.8 V
Количество Стежков	16 Position
Рассеяние Мощности	1.00 W
Частота Переключения	200 kHz
Рабочий цикл	95 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3854BN описание продукта

The UC3854BN is an enhanced high Power Factor Preregulator provides all of the functions necessary for active power factor corrected preregulators. The controller achieves near unity power factor by shaping the ac input line current waveform to correspond to the ac input line voltage. To do this the UC3854B uses average current-mode control. Average current-mode control maintains stable, low distortion sinusoidal line current without the need for slope compensation, unlike peak current-mode control. It is improved upon the UC3854 by offering a wide bandwidth, low offset current amplifier, a faster responding and improved accuracy enable comparator, a VREF GOOD comparator, UVLO threshold options (16/10V for offline, 10.5/10V for startup from an auxiliary 12V regulator), lower startup supply current and an enhanced multiply/divide circuit.
Controls boost PWM to near-unity power factor
Limits line current distortion to <3%
World-wide operation without switches
Accurate power limiting
Fixed-frequency average current-mode control
Low-offset current amplifier
Integrated current- and voltage-amplifier output clamps
Faster and improved accuracy ENABLE comparator
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
