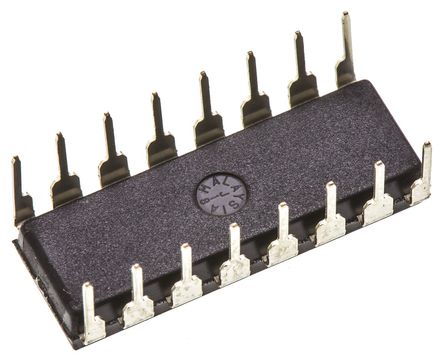

UC3524AN

Voltage Mode PWM Controller 60V 200mA 500kHz 16Pin PDIP Tube

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 167.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8775536

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3524AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3524AN
Производитель	TI
ЧипСити Номер продукта	CC8775536
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	500 kHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	40.0 V
Выходное Напряжение	60 V
Выходной Ток	200 mA
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Ток Покоя	5.00 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	120 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	10 V
Входное напряжение	40 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3524AN описание продукта

The UC3524AN is an Advanced Regulating Pulse Width Modulator designed to retain the same highly versatile architecture of the industry standard UC3524 (SG3524) while offering substantial improvements to many of its limitations. The UC3524A is pin compatible with "non-A" models and in most existing applications can be directly interchanged with no effect on power supply performance. It includes a precise 5V reference trimmed to ±1% accuracy, eliminating the need for potentiometer adjustments, an error amplifier with an input range which includes 5V, eliminating the need for a reference divider, a current sense amplifier useful in either the ground or power supply output lines and a pair of 60V, 200mA uncommitted transistor switches which greatly enhance output versatility. An additional feature of the UC3524A is an under-voltage lockout circuit which disables all the internal circuitry, except the reference, until the input voltage has risen to 8V.
Precision reference internally trimmed to ±1%
High-performance current limit function
Under-voltage lockout with hysteretic turn-on
Start-up supply current less than 4mA
Wide common-mode input range for both error and current limit amplifier
PWM latch insures single pulse per period
Double pulse suppression logic
200ns Shutdown through PWM latch
Guaranteed frequency accuracy
Thermal shutdown protection
Green product and no Sb/Br
