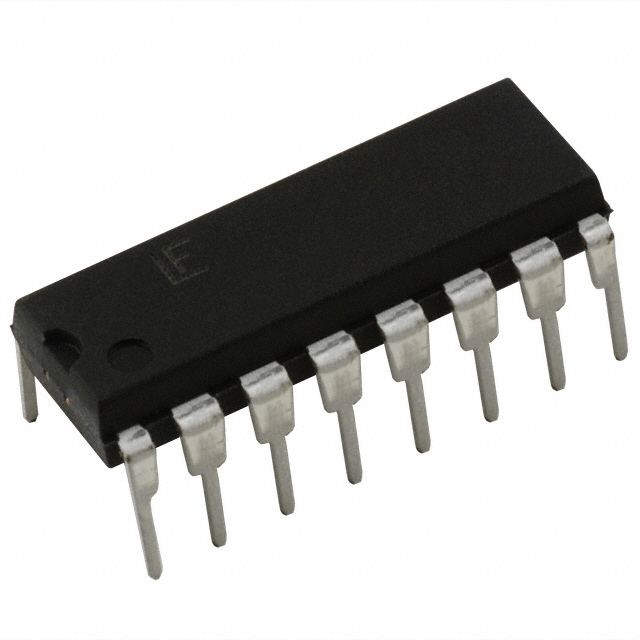

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SP720AP

Littelfuse

ESD Suppressor Diode Arrays 15kV 16Pin PDIP

Наличие: 1,453 шт.

Адрес доставки: Москва

Цена: ₽ 501.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC90198400

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 06.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SP720AP характеристики

Атрибут	Значение атрибута
Номенклатура	SP720AP
Производитель	Littelfuse
ЧипСити Номер продукта	CC90198400
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Номинальное Напряжение (DC)	30.0 V
Ёмкость	3.00 pF
Пробивное Напряжение	30 V
Ток Питания	200 mA
Количество Цепей	14 Circuit
Количество Каналов	14 Channel
Входная Ёмкость	3.00 pF
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения	150 ℃
Длина	19.7 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

SP720AP описание продукта

The SP720 is an array of SCR/Diode bipolar structures for ESD and over-voltage protection to sensitive input circuits. The SP720 has 2 protection SCR/Diode device structures per input. A total of 14 available inputs can be used to protect up to 14 external signal or bus lines. Over-voltage protection is from the IN (pins 1-7 and 9-15) to V+ or V-.
Features
• ESD Interface Capability for HBM Standards
\- MIL STD 3015.7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15kV
\- IEC 61000-4-2, Direct Discharge,
Single Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4kV (Level 2)
Two Inputs in Parallel . . . . . . . . . . . . . . . . . . . . . . . . 8kV (Level 4)
\- IEC 61000-4-2, Air Discharge. . . . . . . . . . . . . . . . . 15kV (Level 4)
• High Peak Current Capability
\- IEC 61000-4-5 (8/20µs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±3A
\- Single Pulse, 100µs Pulse Width. . . . . . . . . . . . . . . . . . . . . . . ±2A
\- Single Pulse, 4µs Pulse Width. . . . . . . . . . . . . . . . . . . . . . . . . ±5A
• Designed to Provide Over-Voltage Protection
\- Single-Ended Voltage Range to . . . . . . . . . . . . . . . . . . . . . . +30V
\- Differential Voltage Range to. . . . . . . . . . . . . . . . . . . . . . . . . ±15V
• Fast Switching . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2ns Risetime
• Low Input Leakages . . . . . . . . . . . . . . . . . . . . . . . . . 1nA at 25°C (Typ)
• Low Input Capacitance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3pF (Typ)
• An Array of 14 SCR/Diode Pairs
• Operating Temperature Range . . . . . . . . . . . . . . . . . . . . -40°C to 105°C
