UC3842N Купить - TI Контроллер PWM

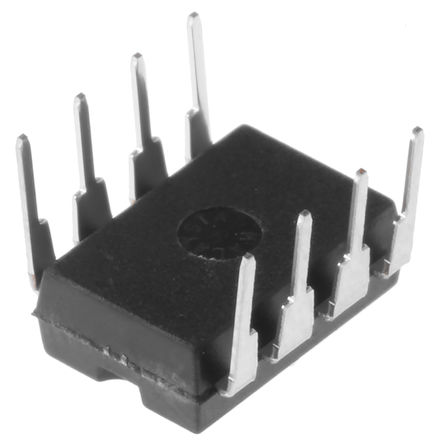

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3842N

AC to DC Switching Converter Off-Line Switcher 17.5V 500kHz Tube 8Pin PDIP

Наличие: 1,123 шт.

Адрес доставки: Москва

Цена: ₽ 84.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8765532

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3842N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3842N
Производитель	TI
ЧипСити Номер продукта	CC8765532
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	500 kHz
Напряжение Питания (DC)	10.0V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0 V
Выходное Напряжение	13.5 V
Выходной Ток	1 A
Ток Питания	17 mA
Количество Стежков	8 Position
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	97 %
Максимальный рабочий цикл	50 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Входное напряжение	30 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

UC3842N описание продукта

DESCRIPTION
The UC1842/3/4/5 family of control ICs provides the necessary features to implement off-line or DC to DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched
operation, a PWM comparator which also provides current limit control, and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N Channel MOSFETs, is low in the off state.
FEATURES
• Optimized For Off-line And DC To DC Converters
• Low Start Up Current (<1mA)
• Automatic Feed Forward Compensation
• Pulse-by-pulse Current Limiting
• Enhanced Load Response Characteristics
• Under-voltage Lockout With Hysteresis
• Double Pulse Suppression
• High Current Totem Pole Output
• Internally Trimmed Bandgap Reference
• 500khz Operation
• Low ROError Amp

Показывать
