MIC5020YM Купить - Microchip Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MIC5020YM

Microchip

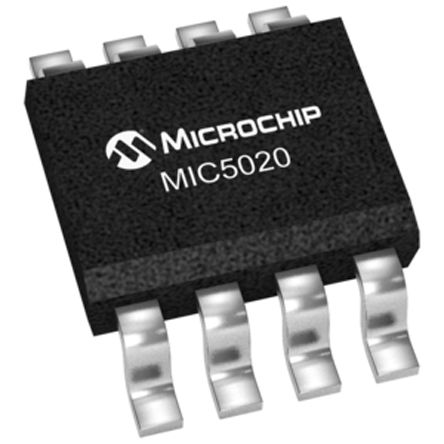

Microchip MIC5020YM, MOSFET Power Driver, 11 → 50V, Non-Inverting, 8Pin SOIC

Наличие: 1,462 шт.

Адрес доставки: Москва

Цена: ₽ 172.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC25079689

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC5020YM характеристики

Атрибут	Значение атрибута
Номенклатура	MIC5020YM
Производитель	Microchip
ЧипСити Номер продукта	CC25079689
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	0.15 MHz
Время Нарастания/Спада	700ns, 500ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	15.0 V
Количество Стежков	8 Position
Время Нарастания	700 ns
Время падения	500 ns
Время падения (Макс)	1500 ns
Время падения (Макс)	1500 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	11V ~ 50V
Напряжение питания (Макс)	50 V
Напряжение питания (мин)	11 V
Длина	4.93 mm
Ширина	3.94 mm
Высота	1.48 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MIC5020YM описание продукта

The MIC5020YM is a low-side MOSFET Driver designed to operate at frequencies greater than 100kHz and is an ideal choice for high-speed applications and using IGBTs. The MIC5020 can also operate as a circuit breaker with or without automatic retry. Its maximum supply voltage lends itself to control applications using up to 50V. It can control MOSFETs that switch voltages greater than 50V. A rising or falling edge on the input results in a current source or sink pulse on the gate output. This output current pulse can turn on or off a 2000pF MOSFET in approximately 175ns. The MIC5020 then supplies a limited current, if necessary to maintain the output state. An overcurrent comparator with a trip voltage of 50mV makes the MIC5020 ideal for use with a current sensing MOSFET. An external low value resistor may be used instead of a sensing MOSFET for more precise overcurrent control. A duty cycle from 20% to about 75% is possible with an optional pull-up resistor from CT to VDD.
Overcurrent limit
Fault output indication
Gate to source protection
Compatible with current-sensing MOSFETs
175ns Rise/fall time driving 2000pF
