TC962EPA Купить - Microchip Преобразователь DC/DC

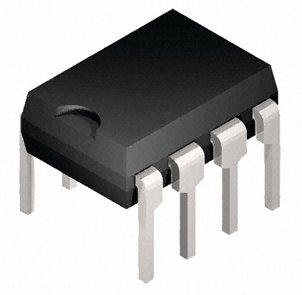

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC962EPA

Microchip

MICROCHIP TC962EPA DC-DC Adjustable Charge Pump Voltage Converter, 3V to 18V in, -18V to -3V/80mA out, DIP-8

Наличие: 540 шт.

Адрес доставки: Москва

Цена: ₽ 227.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC18532272

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC962EPA характеристики

Атрибут	Значение атрибута
Номенклатура	TC962EPA
Производитель	Microchip
ЧипСити Номер продукта	CC18532272
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	24.0 kHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.00V (min)
Выходное Напряжение	-18.0 V (min)
Выходной Ток	80 mA
Ток Питания	0.7 mA
Количество Стежков	8 Position
Рассеяние Мощности	0.73 W
Выходная Мощность	730 mW
Частота Переключения	12kHz ~ 24kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	3 V
Выходной ток (Макс)	80 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	730 mW
Входное напряжение	3V ~ 18V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Вес	0.014880098682 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC962EPA описание продукта

The TC962EPA is an advanced version of the industry standard TC7662 high voltage charge-pump DC-to-DC Converter using improved design techniques and CMOS construction, the TC962 can source as much as 80mA versus the 7662 20mA capability. As an inverter, the TC962 can put out voltages as high as 18V and as low as 3V without the need for external diodes. The output impedance of the device is low 28W voltage conversion efficiency is 99.9% and power conversion efficiency is 97%. Grounding this terminal will double the oscillator frequency from 12 to 24kHz. This will allow the use of smaller capacitors for the same output current and ripple in most applications. Only two external capacitors are required for inverter applications. In the event an external clock is needed to drive the TC962, driving this pin directly will cause the internal oscillator to sync to the external clock.
No external diodes required
No low voltage terminal required
OSC Frequency doubling pin for smaller output capacitors
